제품 상세정보
Place of Origin: China dongguan
브랜드 이름: Mento
인증: ISO9001/ISO14001
Model Number: K3412
지불과 운송 용어
Minimum Order Quantity: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
정밀검사 속도: |
최대 80cm²/s |
결의: |
10μm |
운영 체제: |
우분투 |
무게: |
1100kg |
차원: |
길이 1000 XW 1380 XH 1600mm |
검사 면적: |
최대 510 X 510mm |
검사 유형: |
납땜 접합부, 부품, 결함 |
얼라이먼트 방법: |
자동 정렬 |
정밀검사 속도: |
최대 80cm²/s |
결의: |
10μm |
운영 체제: |
우분투 |
무게: |
1100kg |
차원: |
길이 1000 XW 1380 XH 1600mm |
검사 면적: |
최대 510 X 510mm |
검사 유형: |
납땜 접합부, 부품, 결함 |
얼라이먼트 방법: |
자동 정렬 |
적용 범위
용접관과 장착장치 검사
특징
1고속, 단일 FOV 처리 시간은 약 350ms입니다.
2반 간섭, 높은 정밀도, 넓은 범위
3.RGB 광원은 판단의 정확성을 향상시키기 위해 2D 정보를 원활하게 통합합니다
43차원 높이 시각화, 3차원 RGB 데이터 및 높이 열 지도를 표시 할 수 있습니다.
기술 매개 변수
| 장치 모델 | K3412 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리딩, 용접 페스트 테일링, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 4 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 20mm/40mm | |
| 그림자 문제 해결 | 그림자를 제거하기 위한 격자 단계 전환 기술 및 4차원 3D 광원 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장치 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1000xD1380xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
우리의 혁신적인 이미지 처리 시스템은 작업의 정확성과 정밀도를 향상시킬 수 있는 여러 가지 핵심 장점과 기술을 제공합니다.우리의 특징 중 하나는 우리의 고해상도 영상 능력입니다, 그것은 심지어 가장 미묘한 결함을 강조하기 위해 다른 해상도로 구성될 수 있습니다.
우리는 5MP와 12MP의 초고프레임레이트 컬러 산업 카메라를 사용하여 고해상도 영상을 얻을 수 있습니다.이 카메라는 고급형 대형 지름의 망원경 렌즈와 결합되어 있습니다., 고품질의 이미지, 높은 및 낮은 구성 요소 이미지 명료와 호환됩니다.
이 시스템은 또한 가장 높은 수준의 차원 측정 정확성을 보장하기 위해 첨단 캘리브레이션 기술을 이용합니다. 이 기술은 시야 평면 필드 수정,렌즈 왜곡 수정, 및 설치 오류 수정 - 결과 초정확한 측정 도구로 상세하고 정확한 분석을 위해 신뢰할 수 있습니다.
또한, 우리의 다각 광원은 용접 관절과 실크 스크린 기능과 같은 세부 사항을 효과적으로 강조하도록 설계되었습니다.우리는 일정한 밝기와 최적의 영상 품질을 보장하기 위해 일정한 전류 컨트롤러로 조명원을 장착했습니다..
이 제품의 적용 범위는 용접 결합 및 장착 장치를 검사하는 것을 포함합니다. 이 장비는 이러한 구성 요소에 존재하는 결함 또는 결함을 식별하는 데 매우 유용합니다.장치의 전반적인 품질과 기능이 손상되지 않도록 하는 것.
이 제품은 용매 관절 및 장착 장치를 검사하는 데 매우 효과적 인 다양한 기능을 가지고 있습니다. 단일 FOV 처리 시간은 약 350ms입니다.매우 빠른 처리 기계로 만들어졌습니다.또한, 그것은 간섭 방지 기능으로 설계되어 있으며, 다양한 입력에서 높은 수준의 정밀도를 제공합니다.
또 다른 핵심 특징은 RGB 광원으로부터 2D 정보를 원활하게 통합하여 판단의 정확성을 향상시키는 것입니다. 이 정보는 또한 3 차원으로 표시 될 수 있습니다.RGB 데이터와 높이의 열 지도를 표시하는 귀중한 시각화 도구를 제공합니다.이 특징들은 함께 검사 프로세스를 빠르고 정확하고 매우 효율적으로 만듭니다.
우리의 소프트웨어는 그래픽 프로그래밍에 빠르고 미니멀한 접근 방식을 제공합니다. 보편적인 모듈을 사용하여 표준 애플리케이션을 구축하고 프로젝트를 빠르게 프로토타입할 수 있습니다.프로토타입을 빠른 시간 내에 확인할 수 있습니다., 개발 프로세스를 훨씬 효율적으로 만듭니다.
우리의 소프트웨어의 주요 장점 중 하나는 어떤 코딩도 필요하지 않고 시각 검사를 수행 할 수 있다는 것입니다.다양한 모듈을 조합하고 마우스를 클릭하여 시각 검사 알고리즘 프로세스를 쉽게 만들 수 있습니다이것은 시각 검사를 훨씬 더 간단하고 빠르게 하며 장기적으로 많은 시간을 절약합니다.
시각 검사 외에도, 우리의 소프트웨어는 또한 움직임 제어 프로세스를 단순화합니다.당신은 움직임을 제어하기 위해 코드를 알 필요가 없습니다 - 우리의 모션 제어 프로세스는 단지 상호 구성이 필요한 모션 카드 제어 인터페이스를 제공합니다이 인터페이스를 사용하면 복잡한 모션 컨트롤 시나리오를 부담 없이 쉽게 구현할 수 있습니다.

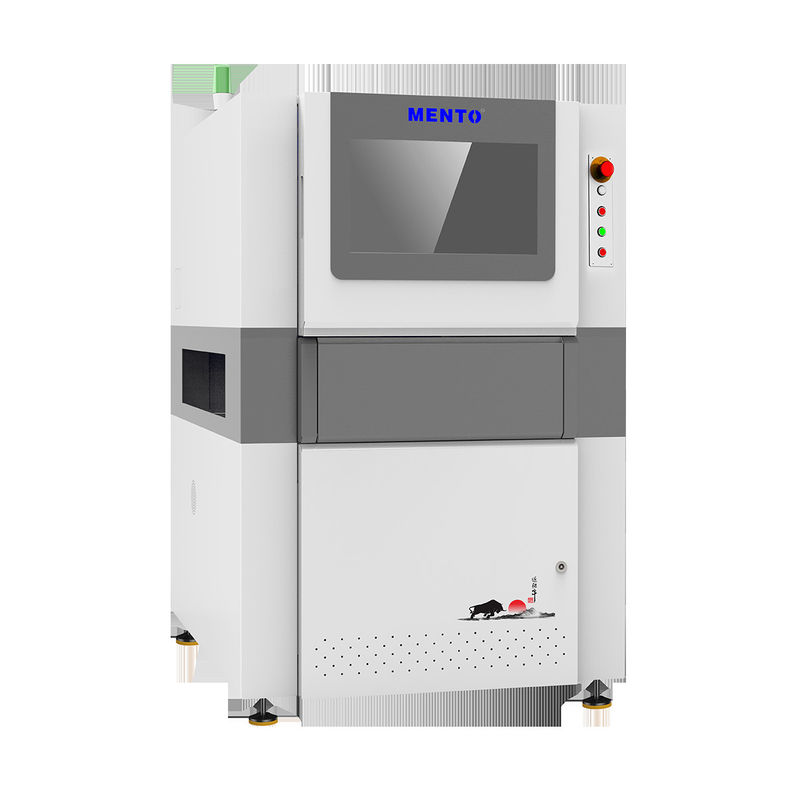

멘토의 3D AOI 기계, 모델 번호 K3412는 중국 동구안에서 제조된 최고 수준의 PCB 검사 시스템입니다.품질 및 환경 표준을 준수하는 것을 보장합니다.
우리의 제품 사용자 정의 서비스는 귀하의 특정 요구 사항을 충족하는 데 유연성을 제공합니다. 최소 주문 양은 1개 만이며 가격은 귀하의 요구 사항에 따라 협상 가능합니다.
배달 시간은 약 3주이고, 공급 능력은 한 달에 1000대입니다. 기계의 크기는 L 1000 X W 1380 X H 1600mm이고, 무게는 1100kg입니다.50/60Hz 전원 공급 및 우분투 운영 체제에서 작동.
aoi pcb 검사 시스템의 RGB LED 조명은 인쇄 회로 보드의 명확하고 정확한 이미지를 제공합니다.우리의 제품 사용자 정의 서비스가 귀하의 요구를 충족시킬 수 있는지에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오..
3D AOI 기계 제품은 최적의 성능을 보장하고 다운타임을 최소화하기 위해 기술 지원 및 서비스를 제공합니다. 우리의 전문 기술자는:
우리의 기술 지원과 서비스는 3D AOI 기계가 원활하고 효율적으로 작동하도록 설계되어 있습니다.
제품 패키지:
3D AOI 기계는 견고한 고판 상자에서 제공되며, 운송 중에 폼 삽입으로 보호됩니다. 패키지 크기는 50cm x 50cm x 50cm이며 무게는 약 20kg입니다.
운송:
제품은 평판 좋은 택배 서비스를 통해 배송되며 배달 시 서명이 필요합니다.하지만 목적지에 따라 달라질 수 있습니다.배송 비용은 배달 주소를 기준으로 계산되며 주문의 총 비용에 추가됩니다.
자주 묻는 질문:
Q: 이 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 Mento 입니다.
Q: 이 제품의 모델 번호는 무엇입니까?
A: 이 제품의 모델 번호는 K3412입니다.
Q: 이 제품은 어디서 만들어집니다?
A: 이 제품은 중국 동구안에서 만들어졌습니다.
Q: 이 제품은 어떤 인증서를 가지고 있습니까?
A: 이 제품은 ISO9001 및 ISO14001 인증을 받았습니다.
Q: 이 제품에 대한 최소 주문 양은 무엇입니까?
A: 이 제품에 대한 최소 주문량은 1입니다.
질문: 가격은 협상 가능한가요?
A: 예, 이 제품의 가격은 협상 가능합니다.
Q: 이 제품의 배송 시간은 얼마입니까?
A: 이 제품의 배송 시간은 3주입니다.
Q: 이 제품의 공급 능력은 무엇입니까?
A: 이 제품의 공급 능력은 1000/개월입니다.
