제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: k3205
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인, L/C, T/T
공급 능력: 1000년 / 달
전원 공급: |
AC 220V, 50/60 hz |
조명: |
RGB는 이르렀습니다 |
검사 면적: |
최대 510 X 510mm |
운영 체제: |
윈도우 10 |
정밀검사 속도: |
최대 80cm²/s |
소프트웨어: |
직관적인 사용자 인터페이스 |
PCB 두께: |
0.5 - 5mm |
결의: |
10μm |
전원 공급: |
AC 220V, 50/60 hz |
조명: |
RGB는 이르렀습니다 |
검사 면적: |
최대 510 X 510mm |
운영 체제: |
윈도우 10 |
정밀검사 속도: |
최대 80cm²/s |
소프트웨어: |
직관적인 사용자 인터페이스 |
PCB 두께: |
0.5 - 5mm |
결의: |
10μm |
온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사

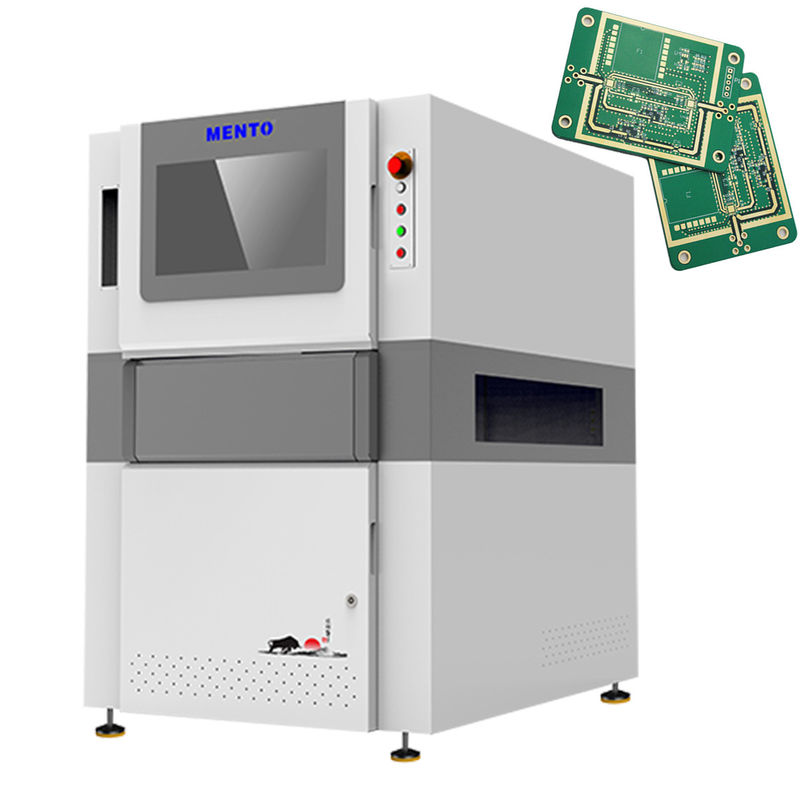

3D AOI 검사 기계는 안정적이고 신뢰할 수 있는 작동을 보장하는 강력한 AC 220V, 50/60Hz 전원 공급 장치가 장착되어 있습니다.이 기계는 전자 집합의 고해상도 이미지를 캡처하는 3D 디지털 카메라를 사용합니다카메라는 다양한 각도에서 이미지를 캡처 할 수 있으며, 조립 장치의 360도 시야를 제공합니다. 이 기능은 모든 구성 요소와 용접 조합이 철저하게 검사되도록합니다.오류를 허용하지 않습니다.
3D AOI 검사 기계는 RGB LED 조명을 사용하여 전자 집합을 조명합니다. 이 조명 시스템은 일관성 있고 균일한 조명을 제공합니다.모든 부품과 용접 관절이 명확하게 보이는지 확인RGB LED 조명 또한 색 온도와 강도를 조정할 수 있는 능력을 제공하여 다양한 유형의 조립에 최적의 조명을 제공합니다.
| 장치 모델 | K3205 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
이 3D AOI 기계는 최고 수준의 검사 정확성을 위해 설계된 최고 수준의 PCB 검사 시스템입니다.그것은 선도적인 Aoi 장비 제조업체에 의해 제조되고 소금 관절의 정확한 검사를 위해 3D 디지털 카메라가 장착되어 있습니다, 부품 및 결함. 기계는 3D 검사 방법을 사용하여 최대 510 x 510 mm의 영역을 검사 할 수 있습니다. 직관적인 사용자 인터페이스 소프트웨어는 모든 수준의 운영자가 쉽게 사용할 수 있습니다.
| 결의 | 10μm |
| 검사 구역 | 최대 510 × 510mm |
| 무게 | 800kg |
| 카메라 타입 | 3D 디지털 카메라 |
| 소프트웨어 | 직관적인 사용자 인터페이스 |
| PCB 두께 | 0.5~5mm |
| 조명 | RGB LED |
| 검사 방법 | 3D 검사 |
| 검사 속도 | 최대 80cm2/s |
| 차원 | W1000mmxD1380mmxH1600mm |
이 제품의 주요 특징 중 하나는 용접 관절, 부품 및 기타 결함과 같은 다양한 유형의 결함을 검사 할 수 있다는 것입니다.그것은 시장에 출시하기 전에 제품의 품질을 보장해야하는 전자 제조업체에 대한 이상적인 솔루션입니다.멘토-01은 잠재적인 문제를 탐지하고 사용자에게 알릴 수 있으며 PCB가 출하되기 전에 결함이 없도록 보장합니다.
멘토-01은 PCB 제조 회사, 전자 조립 공장 및 전자 제품 설계자와 같은 다양한 행사와 시나리오에 적합합니다.또한 PCB 검사 및 정비가 필요한 전자 장치의 정비에 유용합니다..
Mento-01의 검사 영역은 최대 510 x 510 mm를 커버 할 수 있으므로 큰 크기의 PCB에 적합합니다.이 제품에서 사용되는 자동 정렬 방법은 검사 정확성과 일관성을 보장합니다.월 1000의 공급 능력으로,이 제품은 다양한 고객의 요구를 충족시킬 수 있습니다.
멘토-01은 PCB 두께 0.5-5mm에서 호환됩니다. 이 제품의 가격은 협상 가능하며 배송 시간은 1 주입니다. 지불 조건은 온라인으로 수행 할 수 있습니다.거래 프로세스를 고객에게 더 편리하게 만드는 것.
결론적으로, Mento-01는 신뢰할 수 있고 정확하고 효율적인 PCB 검사 시스템으로 전자 제조업체가 제품의 품질을 보장하는 데 도움이 될 수 있습니다.그것은 다양한 기회와 시나리오에 적합하며 다양한 고객의 요구를 충족시킬 수 있습니다..
3D AOI 기계 제품 기술 지원 및 서비스에는 다음이 포함됩니다.
- 설치 및 설치 지원
- 운영자 및 유지보수 직원을 위한 교육
- 전화, 이메일 또는 원격 접속을 통해 지속적인 기술 지원
- 현장 수리 및 유지보수 서비스
- 소프트웨어 업그레이드 및 업데이트
- 부품 및 소모품
- 캘리브레이션 및 인증 서비스
제품 패키지:
3D AOI 기계는 안전한 운송을 보장하기 위해 나무 상자에 안전하게 포장됩니다. 기계는 운송 중에 손상을 방지하기 위해 보호 물질로 포장됩니다.
운송:
배송은 우리의 물류 팀에 의해 편의되며 신뢰할 수있는 택배 서비스를 통해 전송됩니다. 배송 비용은 목적지와 상자의 무게에 따라 계산됩니다.추적 번호는 배송이 완료되면 제공됩니다..
Q: 3D AOI 기계의 브랜드 이름은 무엇입니까?
A: 3D AOI 기계의 브랜드 이름은 Mento입니다.
Q: 3D AOI 기계의 모델 번호는 무엇입니까?
A: 3D AOI 기계의 모델 번호는 Mento-01입니다.
Q: 3D AOI 기계는 어디서 만들어집니다?
A: 3D AOI 기계는 중국 동구안에서 생산됩니다.
Q: 3D AOI 기계는 어떤 자격증을 가지고 있습니까?
A: 3D AOI 기계는 ISO9001 / ISO14001 인증을 가지고 있습니다.
Q: 3D AOI 기계의 최소 주문 양은 무엇입니까?
A: 3D AOI 기계의 최소 주문량은 1입니다.
Q: 3D AOI 기계의 가격은 얼마인가요?
A: 3D AOI 기계의 가격은 협상 가능합니다.
Q: 3D AOI 기계의 배송 시간은 얼마입니까?
A: 3D AOI 기계의 배송 시간은 3주입니다.
Q: 3D AOI 기계의 지불 조건은 무엇입니까?
A: 3D AOI 기계의 지불 조건은 온라인입니다.
Q: 3D AOI 기계의 공급 능력은 무엇입니까?
A: 3D AOI 기계의 공급 능력은 1000/개월입니다.
