제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K3412
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인, L/C, T/T
공급 능력: 1000년 / 달
얼라이먼트 방법: |
자동 정렬 |
전원 공급: |
AC 220V, 50/60 hz |
카메라 유형: |
3D 디지털 카메라 |
운영 체제: |
윈도우 10 |
소프트웨어: |
직관적인 사용자 인터페이스 |
검사 면적: |
최대 510 X 510mm |
PCB 두께: |
0.5 - 5mm |
무게: |
1100kg |
얼라이먼트 방법: |
자동 정렬 |
전원 공급: |
AC 220V, 50/60 hz |
카메라 유형: |
3D 디지털 카메라 |
운영 체제: |
윈도우 10 |
소프트웨어: |
직관적인 사용자 인터페이스 |
검사 면적: |
최대 510 X 510mm |
PCB 두께: |
0.5 - 5mm |
무게: |
1100kg |
온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사

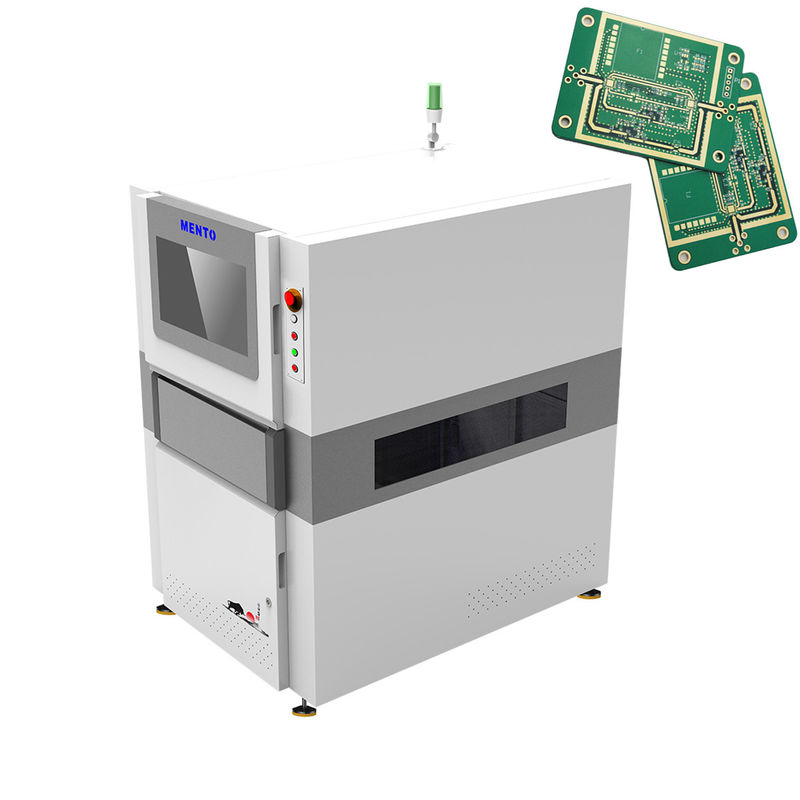

3D AOI 검사 기계는 PCB의 신뢰할 수 있고 고품질의 검사를 필요로하는 제조업체에 대한 포괄적 인 솔루션입니다. 자동 정렬 기술은 정확한 검사를 보장합니다.,오류 및 결함의 위험을 줄입니다. 기계는 80cm2 / s까지의 인상적 인 검사 속도를 가지고 속도를 위해 설계되었습니다.이것은 제조업체가 많은 수의 PCB를 빠르고 효율적으로 처리 할 수 있음을 의미합니다..
| 장치 모델 | K3412 | |
| 탐지 능력 | 탐지 항목 | |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 4 DLP 광원 (라스터 단계 전환 기술) 및 적색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 20mm/40mm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1000xD1380xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
이 3D AOI 기계는 선도적인 AOI 장비 제조업체가 제조한 최첨단 제품입니다. 3D 검사 기술을 활용한 최고 수준의 PCB AOI 장비입니다.고해상도 3D 디지털 카메라와 정확한 검사 결과를 보장하는 자동 정렬 기능이 장착되어 있습니다.
| 검사 속도: | 최대 80cm2/s |
| 검사 방법: | 3D 검사 |
| 소프트웨어: | 직관적인 사용자 인터페이스 |
| 전원 공급: | AC 220V, 50/60Hz |
| 검사 유형: | 용매 관절, 부품, 결함 |
| 카메라 타입: | 3D 디지털 카메라 |
| 정렬 방법: | 자동 정렬 |
| 차원: | L 1300 X W 1300 X H 1500mm |
| 무게: | 800kg |
| 결의: | 10μm |
Mento-01 3D AOI 기계는 품질과 성능을 보장하는 ISO9001 / ISO14001 인증을 받았습니다.그것은 중소 및 대기업 모두에게 저렴한 옵션입니다.이 제품의 배송 시간은 1주일이고, 온라인에서 결제를 할 수 있습니다.
Mento-01의 주요 특징 중 하나는 직관적인 사용자 인터페이스로 경험 많은 운영자와 초보자 모두 쉽게 사용할 수 있습니다.이 제품은 최대 510 x 510 mm의 강력한 검사 영역을 갖추고 있습니다.큰 PCB에 적합합니다.
Mento-01 3D AOI 기계는 광범위한 응용 프로그램 및 시나리오에 이상적입니다. 특히 제조 및 조립 라인에서의 PCB 검사 시스템에 유용합니다.그것은 또한 고품질 PCB를 생산하는 것을 보장하기 위해 aoi 장비 제조업체에 의해 사용될 수 있습니다..
용매 관절, 부품 및 결함 등 강력한 검사 유형으로, Mento-01은 광범위한 검사 작업을 처리 할 수있는 다재다능한 제품입니다. 최대 80 cm2 / s를 검사 할 수 있습니다.생산 시간을 줄일 수 있는 빠르고 효율적인 제품으로 만들 수 있습니다..
전체적으로, Mento-01 3D AOI 기계는 PCB 검사 요구에 대한 신뢰할 수 있고 효율적인 솔루션을 찾는 기업에게 훌륭한 선택입니다.고품질 성능과 경쟁력 있는 가격으로 모든 규모의 기업에게 도움이 될 수 있는 훌륭한 투자입니다월 1000의 공급 능력으로,이 제품은 당신의 요구를 충족하기 위해 쉽게 사용할 수 있습니다.
3D AOI 기계 제품 기술 지원 및 서비스에는 다음이 포함됩니다.
제품 패키지:
운송:
Mento-01 3D AOI 기계에 대한 자주 묻는 질문:
Q: Mento-01 3D AOI 기계의 기원은 무엇입니까?
A: 멘토-01 3D AOI 기계는 중국, 특히 동광에서 만들어집니다.
Q: Mento-01 3D AOI 기계가 가진 인증은 무엇입니까?
A: 멘토-01 3D AOI 기계는 ISO9001 / ISO14001 인증을 가지고 있습니다.
Q: Mento-01 3D AOI 기계의 최소 주문 양은 무엇입니까?
A: Mento-01 3D AOI 기계의 최소 주문량은 1개입니다.
Q: Mento-01 3D AOI 기계의 배송 시간은 얼마입니까?
A: Mento-01 3D AOI 기계의 배송 시간은 3주입니다.
Q: Mento-01 3D AOI 기계의 공급 능력은 무엇입니까?
A: 멘토-01 3D AOI 기계의 공급 능력은 1000/개월입니다.
Q: Mento-01 3D AOI 기계의 지불 조건은 무엇입니까?
A: Mento-01 3D AOI 기계의 지불 조건은 온라인이며 협상 가능합니다.
