제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: k3205
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: 1200mm*1500mm*1800mm
배달 시간: 3주
지불 조건: 티/티
공급 능력: 1000년 / 달
카메라 유형: |
3D 디지털 카메라 |
무게: |
1100kg |
검사 속도: |
최대 80cm²/s |
검사지역: |
최대 510 X 510mm |
차원: |
길이 1300 XW 1300 XH 1500mm |
해결: |
10μm & 15um(옵션) |
카메라 유형: |
3D 디지털 카메라 |
무게: |
1100kg |
검사 속도: |
최대 80cm²/s |
검사지역: |
최대 510 X 510mm |
차원: |
길이 1300 XW 1300 XH 1500mm |
해결: |
10μm & 15um(옵션) |

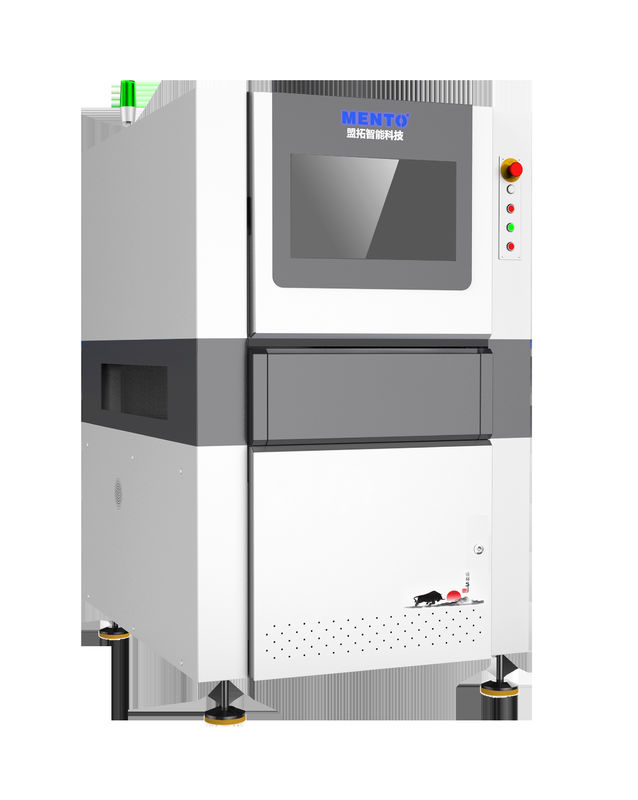

이 기계는 L 1300 X W 1300 X H 1500 mm의 콤팩트 디자인으로 작고 중견 생산 라인에서 사용하기에 이상적입니다. 최대 80 cm2/s의 검사 속도를 가지고 있습니다.즉, PCB를 빠르게 스캔하고 검사할 수 있습니다..
이 3D AOI 기계의 주요 특징 중 하나는 RGB LED 조명 시스템입니다. 밝고 균일한 조명을 제공하여 기계가 PCB 표면의 상세한 이미지를 캡처 할 수 있습니다.이 시스템은 또한 전통적인 조명 시스템에 비해 에너지 효율이 높고 수명이 길다..
이 기계는 0.5에서 5mm까지의 두께를 가진 PCB와 함께 작동하도록 설계되었습니다. 이것은 PCB 생산 응용 프로그램의 광범위한 범위에서 사용할 수있는 다재다능한 장비로 만듭니다..또한 직관적인 사용자 인터페이스를 통해 설정 및 조작을 쉽게 할 수 있습니다.
전체적으로, 3D AOI 기계는 PCB 생산 프로세스를 효율화하는 데 도움이 될 수있는 신뢰할 수 있고 효율적인 장비입니다.3D 영상 기술 및 RGB LED 조명 시스템을 포함하여, 일관성 있고 고품질의 결과를 제공할 수 있는 최고 수준의 PCB AOI 장비가 될 수 있습니다.
| 장치 모델 | K3205 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리딩, 용접 페스트 테일링, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10% 6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장치 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R-Chart, X-bar&S-C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
| 제품 속성 | 가치 |
| 제품 이름 | 3D AOI 검사 기계 |
| 정렬 방법 | 자동 정렬 |
| 검사 유형 | 용매 관절, 부품, 결함 |
| 결의 | 10μm |
| 무게 | 800kg |
| 소프트웨어 | 직관적인 사용자 인터페이스 |
| 카메라 타입 | 3D 디지털 카메라 |
| 차원 | L 1350 X W 1000 X H 1600 밀리미터 |
| 검사 구역 | 최대 510 × 510mm |
| 전원 공급 | AC 220V, 50/60Hz |
| PCB 두께 | 0.5~5mm |
멘토-01는 aoi pcb 검사에 이상적인 기계입니다. 0.5 ~ 5mm의 pcb 두께에 대한 고정도 및 고속 검사. 기계는 고급 3D 검사 기술을 사용합니다.스크래치와 같은 결함을 감지할 수 있도록, 균열, 그리고 2차원 검사 방법으로 탐지하기 어려운 다른 표면 결함.
멘토-01은 다음을 포함하여 광범위한 응용 기회와 시나리오에 적합합니다.
이 기계는 조작이 쉽고 최소한의 훈련이 필요하기 때문에 작고 큰 생산 시설에서 사용하기에 적합합니다.기계의 콤팩트 크기와 L 1300 X W 1300 X H 1500 mm의 차원은 기존 생산 라인으로 쉽게 통합 할 수 있습니다..
멘토에서는 유연한 지불 조건과 협상 가능한 가격을 제공하여 고객들이 쉽게 기계를 구입할 수 있습니다. 우리는 월 1000대의 공급 능력을 가지고 있습니다.소규모 및 대규모 생산 시설의 요구를 충족시킬 수 있는지 확인.
Mento-01 주문은 간단하며, 최소 주문량은 1개이고 배달 시간은 1주입니다. 기계는 AC 220V, 50/60Hz 전원 공급에서 작동하며, 10μm의 고해상도를 가지고 있습니다.고품질의 검사 결과를 항상 보장합니다..
3D AOI 기계 제품 기술 지원 및 서비스에는 다음이 포함됩니다.
- 설치 안내 및 지원
- 기계 사용 및 유지 보수에 대한 사용자 교육
- 기계 문제 해결 및 진단
- 고장난 부품 수리 및 교체
- 소프트웨어 업데이트 및 업그레이드
- 캘리브레이션 및 정렬 서비스
- 원격 기술 지원
- 현장 기술 지원 및 유지보수
제품 패키지:
운송:
Q: 3D AOI 기계의 브랜드 이름은 무엇입니까?
A: 3D AOI 기계의 브랜드 이름은 Mento입니다.
Q: 3D AOI 기계의 모델 번호는 무엇입니까?
A: 3D AOI 기계의 모델 번호는 Mento-01입니다.
Q: 3D AOI 기계는 어디서 만들어집니다?
A: 3D AOI 기계는 중국 동구안에서 생산됩니다.
Q: 3D AOI 기계는 어떤 자격증을 가지고 있습니까?
A: 3D AOI 기계는 ISO9001 / ISO14001을 인증합니다.
Q: 3D AOI 기계의 최소 주문 양은 무엇입니까?
A: 3D AOI 기계의 최소 주문량은 1입니다.
