제품 상세정보
원래 장소: 동완, 중국
브랜드 이름: MENTO
인증: FCC,ROHS,ISO9000,ISO14001
모델 번호: k3205
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3 주
지불 조건: T/T,
공급 능력: 1000 PC / Ｍ
품질: |
최고 퀄이리 |
와르라티: |
3 달 |
운영 체제: |
윈도우 |
렌즈: |
대구경 텔레센트릭 렌즈를 사용하는 중국 최초의 회사 |
크기: |
1200×1200×1600mm |
이동 속도: |
800 밀리미터 / 초 |
표준: |
SMEMA |
광 시스템: |
자체 개발한 광학계 |
품질: |
최고 퀄이리 |
와르라티: |
3 달 |
운영 체제: |
윈도우 |
렌즈: |
대구경 텔레센트릭 렌즈를 사용하는 중국 최초의 회사 |
크기: |
1200×1200×1600mm |
이동 속도: |
800 밀리미터 / 초 |
표준: |
SMEMA |
광 시스템: |
자체 개발한 광학계 |

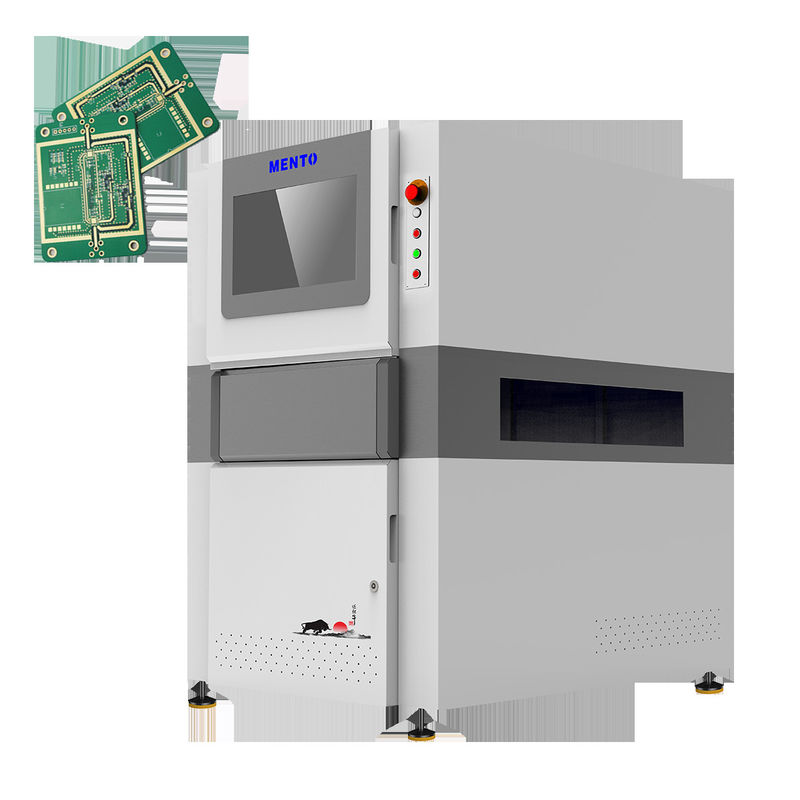

온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사
| 장치 모델 | K3205 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
우리의 AOI 시각 검사 장비는 견고한 목재 케이스에 보관되어 운송 및 저장 중에 보호됩니다. 기계는 독립적으로 개발 된 광학 시스템으로 장착됩니다.항상 정확하고 신뢰할 수 있는 검사 결과를 보장합니다.우리 시스템은 업계에서 최초로 큰 지름의 텔레센트릭 렌즈를 사용하여 향상된 이미지 품질과 향상된 검사 정확성을 제공합니다.
SMT AOI 기계는 또한 SMEMA 표준 호환성을 갖추고 있으며, 기존 생산 라인과 원활한 통합을 가능하게합니다.그것은 쉽게 SMEMA 통신 프로토콜을 사용하여 다른 기계에 연결 될 수 있습니다, 기계 간의 효율적이고 효과적인 통신을 허용합니다.
우리는 우리의 제품의 품질과 신뢰성을 지지합니다. 그래서 우리는 우리의 SMT AOI 머신에 3개월의 보증을 제공합니다.우리의 전문가 팀은 항상 기술 지원과 도움을 제공 할 수 있습니다. 당신은 당신의 기계에 어떤 문제와 마주할 경우.
| 제품 속성 | 가치 |
| 제품 이름 | PCB AOI |
| 검사 구역 | 최대 460 × 610mm |
| 품질 | 최고 품질 |
| 표준 | SMEMA |
| 이동 속도 | 800mm/sec |
| 패키지 | 목재 케이스 |
| 핵심 부품 | 모터 |
| 선행 시간 | 1 ~ 5 일 |
| 산업용 카메라 | 표준 5 백만 글로벌 노출 산업 색상 카메라 |
| 렌즈 | 중국 최초로 큰 지름의 망원경 렌즈를 사용하는 회사 |
| 보증 | 3개월 |
| 제품 종류 | AOI 검사 장비, AOI 시각 검사 장비 |
우리의 SMT AOI 기계는 고 정밀 검사 결과를 보장하는 독립적으로 개발 된 광학 시스템을 갖추고 있습니다. 이 기계는 다양한 응용 기회와 시나리오에 완벽합니다.그 중:
우리의 SMT AOI 기계는 품질과 안전을 보장하는 FCC, ROHS, ISO9000, ISO14001에 의해 인증됩니다. 우리는 최소 주문 양 1을 요구하고 3 주 배송 시간을 제공합니다.지불 조건은 T/T입니다., 그리고 우리는 1000PCS / M의 공급 능력을 가지고 있습니다.
우리의 SMT AOI 기계의 운영 체제는 윈도우입니다. 그것은 사용자 친화적이고 쉽게 작동합니다.고품질이며 기계의 내구성과 수명을 보장합니다..
SMT AOI 기계는 1200 X 1200 X 1600 mm의 크기를 가지고 있으며, 모든 작업 공간에 편리하고 쉽게 적합합니다. 우리는 또한 1 ~ 5 일간의 납품 시간을 제공합니다.고객들이 주문을 적시에 받는 것을 보장합니다..
우리의 SMT AOI 기계에 투자하면 제조업체가 생산 과정에서 결함을 발견하고 식별하는 데 도움이 될 것이며, 따라서 고품질 제품만 시장에 공급되는 것을 보장합니다.주문하기 위해 오늘 저희에게 연락하십시오.!
SMT AOI 기계의 브랜드 이름은 무엇입니까?
멘토
SMT AOI 기계는 어디서 만들어졌나요?
SMT AOI 기계는 중국 동광에서 만들어집니다.
SMT AOI 기계는 어떤 자격증을 가지고 있습니까?
SMT AOI 기계는 FCC, ROHS, ISO9000, ISO14001에 의해 인증됩니다.
SMT AOI 기계의 최소 주문량은 얼마입니까?
SMT AOI 기계의 최소 주문 양은 1입니다.
SMT AOI 기계의 배송 시간은 얼마입니까?
SMT AOI 기계의 배송 시간은 3주입니다.
SMT AOI 기계에 대한 지불 조건은 무엇입니까?
SMT AOI 기계의 지불 조건은 T/T입니다.
SMT AOI 기계의 공급 능력은 무엇입니까?
SMT AOI 기계의 공급 능력은 1000PCS/M입니다.
