제품 상세정보
원래 장소: 동완, 중국
브랜드 이름: MENTO
인증: FCC,ROHS,ISO9000,ISO14001
모델 번호: K3212
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3 주
지불 조건: T/T,
공급 능력: 1000 PC / Ｍ
이동 속도: |
800 밀리미터 / 초 |
카메라: |
12MP, 색 |
표준: |
SMEMA |
핵심 부품: |
모터 |
와르라티: |
3 달 |
운영 체제: |
윈도우 |
크기: |
1200×1200×1600mm |
항구: |
셰인젠 |
이동 속도: |
800 밀리미터 / 초 |
카메라: |
12MP, 색 |
표준: |
SMEMA |
핵심 부품: |
모터 |
와르라티: |
3 달 |
운영 체제: |
윈도우 |
크기: |
1200×1200×1600mm |
항구: |
셰인젠 |

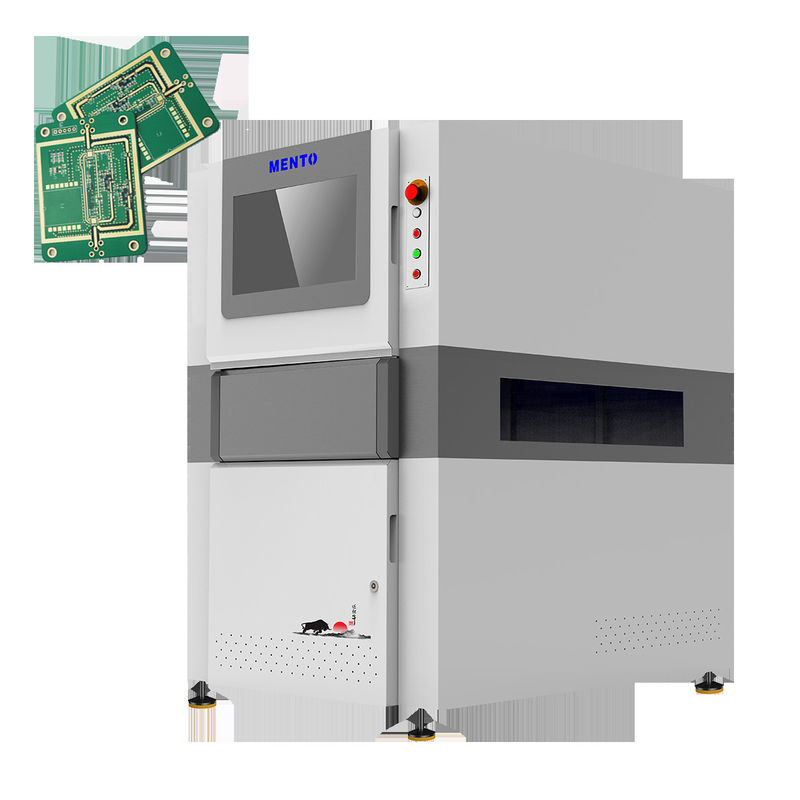

온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사
| 장치 모델 | K3212 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
SMT AOI 기계는 최대 460 x 610 mm의 큰 검사 영역을 자랑하며 다양한 PCB 크기와 유형을 검사 할 수 있습니다.그것은 부족한 부품과 같은 결함의 다양한 유형을 검사 할 수 있습니다., 잘못된 극성, 잘못된 부품 및 용매 결함. 기계는 사용하기 쉽고 유지 보수 할 수 있도록 설계되어 소규모 및 대규모 제조 작업에 이상적입니다.
3개월의 보증으로, SMT AOI 기계는 항상 정확하고 효율적인 검사 결과를 제공할 수 있습니다.첨단 소프트웨어 알고리즘과 초고속 처리 능력으로 현대 SMT 생산 라인의 요구에 대응할 수 있습니다.사용자 친화적 인 인터페이스를 통해 검사 매개 변수를 사용자 정의 할 수 있습니다.
요약하면 SMT AOI 기계는 SMT 외관 검사 및 PCB AOI를위한 강력하고 효율적인 도구입니다. 산업 카메라, SMEMA 표준, 큰 검사 영역,그리고 사용자 친화적 인 인터페이스는 모든 크기의 제조 작업에 대한 완벽한 선택입니다.오늘 SMT AOI 머신에 투자하고 품질 관리를 다음 단계로 끌어 올립니다.
| SMT AOI 기계 | AOI 광 검사 기구 |
| 이동 속도 | 800mm/sec |
| 크기 | 1200 × 1200 × 1600mm |
| 항구 | 셰인젠 |
| 카메라 | 9백만 화소 |
| 조명 방법 | LED |
| 렌즈 | 중국 최초로 큰 지름의 망원경 렌즈를 사용하는 회사 |
| 모델 | AOI |
| 패키지 | 목재 케이스 |
| 카메라 | 12MP, 색상 |
| 표준 | SMEMA |
SMT AOI 기계는 제조 과정에서 인쇄 회로 보드 (PCB) 를 검사하도록 설계된 자동 광 검사 도구입니다.9백만 화소 카메라가 장착되어 있습니다., PCB의 고해상도 이미지를 캡처합니다. 큰 지름의 텔레센트릭 렌즈를 사용하는 중국 최초의 회사,멘토는 정확하고 신뢰할 수 있는 검사 결과를 보장하는 광학 시스템을 독립적으로 개발했습니다..
SMT AOI 기계는 다양한 응용 기회와 시나리오에 적합합니다. 전자제품 제조 공장에서의 사용에 이상적입니다.PCB가 요구되는 품질 표준을 충족시키는 것을 보장하는 데 도움이되는 경우이 기계는 또한 새로운 PCB 디자인을 테스트하고 정제하는 데 사용될 수 있는 연구 및 개발 실험실에서 사용하기에 적합합니다.
SMT AOI 기계는 목재 케이스에 공급되며, 좋은 상태에서 목적지에 도착하는 것을 보장합니다. 1200 x 1200 x 1600 mm의 크기입니다.가공장 주변에서 콤팩트하고 쉽게 이동할 수 있도록월 1000 pcs의 공급 능력으로, 멘토는 크고 작은 고객의 요구를 충족시킬 수 있습니다.
Q: SMT AOI 기계의 브랜드 이름은 무엇입니까?
A: SMT AOI 기계의 브랜드 이름은 MENTO입니다.
Q: SMT AOI 기계는 어디서 생산되는가?
A: SMT AOI 기계는 중국 동구안에서 생산됩니다.
Q: SMT AOI 기계는 어떤 인증을 가지고 있습니까?
A: SMT AOI 기계는 FCC, ROHS, ISO9000, ISO14001에 의해 인증됩니다.
Q: SMT AOI 기계의 최소 주문 양은 무엇입니까?
A: SMT AOI 기계의 최소 주문량은 1입니다.
Q: SMT AOI 기계의 배송 시간은 얼마입니까?
A: SMT AOI 기계의 배송 시간은 3주입니다.
Q: SMT AOI 기계의 지불 조건은 무엇입니까?
A: SMT AOI 기계의 지불 조건은 T/T입니다.
Q: SMT AOI 기계의 공급 능력은 무엇입니까?
A: SMT AOI 기계의 공급 능력은 1000PCS/M입니다.
