제품 상세정보
원래 장소: 동완, 중국
브랜드 이름: MENTO
인증: FCC,ROHS,ISO9000,ISO14001
모델 번호: K3212
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3 주
지불 조건: T/T,
공급 능력: 1000 PC / Ｍ
카메라: |
12MP, 색 |
이동 속도: |
800 밀리미터 / 초 |
와르라티: |
3 달 |
품질: |
최고 퀄이리 |
패키지: |
목재 케이스 |
표준: |
SMEMA |
산업용 카메라: |
표준 500만 글로벌 노출 산업용 컬러 카메라 |
선행 시간: |
1 내지 5 근무일 |
카메라: |
12MP, 색 |
이동 속도: |
800 밀리미터 / 초 |
와르라티: |
3 달 |
품질: |
최고 퀄이리 |
패키지: |
목재 케이스 |
표준: |
SMEMA |
산업용 카메라: |
표준 500만 글로벌 노출 산업용 컬러 카메라 |
선행 시간: |
1 내지 5 근무일 |
온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사
| 장치 모델 | K3212 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |

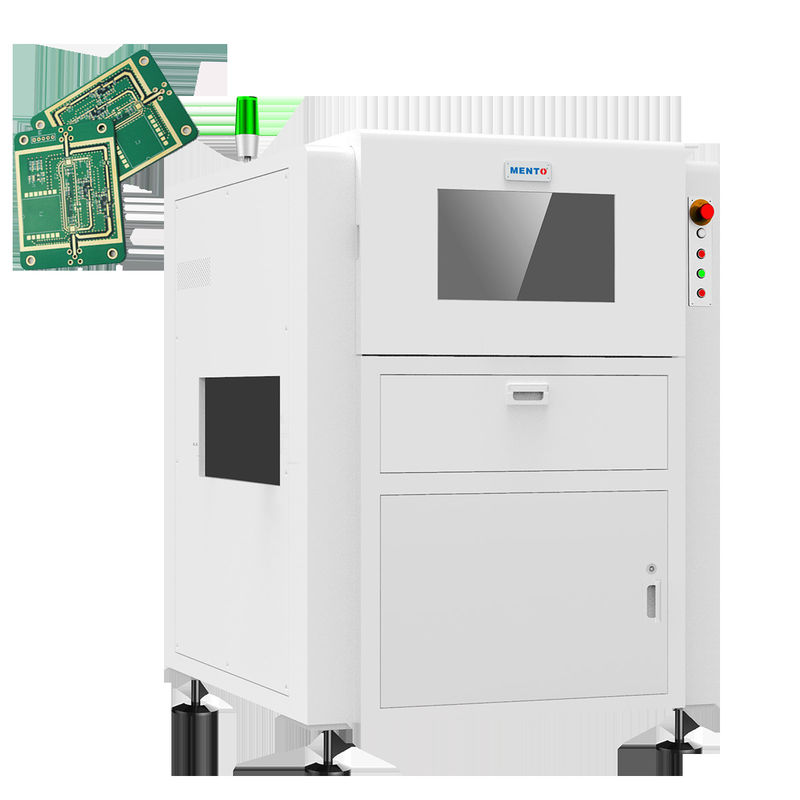

SMT AOI 기계는 뛰어난 품질의 이미지를 캡처하는 고해상도 12MP 컬러 카메라가 장착되어 있습니다. 이 카메라는 PCB에서 가장 작은 결함을 감지 할 수 있습니다.공장 밖으로 나오는 모든 제품이 최고 품질 기준을 충족하는지 확인합니다..
이 제품의 특징 중 하나는 큰 지름의 원격 렌즈를 사용한다는 것입니다. 우리 회사를 중국 최초의 회사로 만드는 것입니다. 이 렌즈는 정확하고 정확한 영상을 가능하게 합니다.더 정확한 결함 검출으로 이어집니다..
또한 SMT AOI 기계는 사용 편의성을 위해 설계되었으며, 사용자 친화적인 인터페이스를 통해 운영자가 검사 과정에서 발생할 수 있는 모든 문제를 신속하게 식별하고 수정할 수 있습니다.추가로, 기계의 빠른 이동 속도 800mm / sec는 생산 효율성을 향상시키는 가장 빠른 조립 라인에서도 따라 할 수 있도록 보장합니다.
SMT AOI 기계의 또 다른 핵심 특징은 LED 조명 방법입니다. 이 조명 방법은 일관성 있고 신뢰할 수있는 조명을 제공합니다.카메라가 결함을 정확하고 일관되게 감지할 수 있도록 하는 것LED 조명은 또한 다른 조명 방법보다 에너지 효율이 높고 오래 지속되며 시간이 지남에 따라 유지 보수 비용을 줄입니다.
패키징에 관해서는, 우리는 위험을 감수하지 않습니다. SMT AOI 기계는 견고한 나무 케이스에 제공되며, 완벽한 상태로 시설에 도착하는 것을 보장합니다.
요약하자면, SMT AOI 기계는 고품질, 신뢰할 수 있는,그리고 효율적인 AOI 검사 장비로 제조업체가 더 높은 품질 표준을 달성하고 생산 효율성을 향상시킬 수 있습니다.우수한 카메라, 큰 지름의 텔레센트릭 렌즈, 빠른 움직임 속도, LED 조명 방법, 그리고 사용자 친화적인 인터페이스로SMT AOI 기계는 품질과 효율성을 중요시하는 모든 제조업체에 대한 완벽한 솔루션입니다.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual Inspection. 사용자 친화적 인 윈도우 운영 체제로, 이 기계는 작동 및 유지 보수가 쉽습니다. 추가로, 그것은 3 개월 보증과 함께 고객 마음의 평화를 위해 온다.
| 제품 속성 | 가치 |
| 제품 이름 | PCB AOI 기계 |
| 품질 | 최고 품질 |
| 핵심 부품 | 모터 |
| 보증 | 3개월 |
| 운영 체제 | 윈도우 |
| 패키지 | 목재 케이스 |
| 크기 | 1200 × 1200 × 1600mm |
| 산업용 카메라 | 표준 5 백만 글로벌 노출 산업 색상 카메라 |
| 카메라 | 9백만 화소 |
| 광학 시스템 | 독립적으로 개발된 광학 시스템 |
| 표준 | SMEMA |
| 제품 설명 | PCBA 검사 |
MENTO SMT AOI 기계는 인쇄 회로 보드 (PCB) 의 자동 검사 기능을 제공하는 최첨단 제품입니다.이 자동 광학 검사 (AOI) 기계는 SMT 외모 검사를 수행하도록 설계되었습니다., 그리고 PCB가 최고 수준의 품질과 신뢰성을 보장합니다.
멘토 SMT AOI 기계는 중국 동광에서 제조되며 FCC, ROHS, ISO9000, ISO14001에 의해 인증됩니다. 이것은 제품이 국제 품질 및 안전 표준을 충족하는지 보장합니다.이 제품의 최소 주문량은 1개입니다.이 제품의 배송 시간은 3주이며 지불 조건은 T/T입니다. 제품은 안전한 운송을 위해 나무 케이스에 포장됩니다.
MENTO SMT AOI 기계는 PCB의 명확한 이미지를 제공하는 고 해상도 12MP 컬러 카메라가 장착되어 있습니다. 기계는 최대 460 x 610 mm의 영역을 검사 할 수 있습니다.제품은 첸젠 항구에서 배송됩니다..
MENTO SMT AOI 기계는 다양한 제품 응용 기회와 시나리오에서 사용하기에 이상적입니다. 소비자 전자제품, 자동차 전자제품,항공우주전자이 기계는 다양한 결함을 감지할 수 있습니다. 예를 들어, 부재된 부품, 잘못된 극성, 잘못된 방향성, 잘못된 값, 용접 결함,그리고 더.
이 제품은 PCB가 최고 수준의 품질과 신뢰성을 충족하는지 확인하려는 제조업체에게 필수적입니다.MENTO SMT AOI 기계는 검사 프로세스를 자동화하고 최종 제품의 결함 위험을 줄이는 비용 효율적인 솔루션입니다..
Q: 이 AOI 기계의 브랜드 이름은 무엇입니까?
A: 이 AOI 기계의 브랜드 이름은 MENTO입니다.
Q: 이 AOI 기계는 어디서 만들어졌나요?
A: 이 AOI 기계는 중국 동구안에서 생산됩니다.
Q: 이 AOI 기계는 어떤 자격증을 가지고 있나요?
A: 이 AOI 기계는 FCC, ROHS, ISO9000, ISO14001 인증이 있습니다.
Q: 이 AOI 기계의 최소 주문 양은 무엇입니까?
A: 이 AOI 기계의 최소 주문량은 1입니다.
Q: 이 AOI 기계의 배송 시간은 얼마입니까?
A: 이 AOI 기계의 배송 시간은 3주입니다.
Q: 이 AOI 기계에 대한 지불 조건은 무엇입니까?
A: 이 AOI 기계의 지불 조건은 T/T입니다.
Q: 이 AOI 기계의 공급 능력은 무엇입니까?
A: 이 AOI 기계의 공급 능력은 1000PCS/M입니다.
