Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
제품 상세정보
원래 장소: 동완, 중국
브랜드 이름: MENTO
인증: FCC,ROHS,ISO9000,ISO14001
모델 번호: K2005DW
지불과 운송 용어
최소 주문 수량: 1
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3 주
지불 조건: T/T,
공급 능력: 1000 PC / Ｍ
크기: |
1200×1200×1600mm |
와르라티: |
3 달 |
핵심 부품: |
모터 |
검사 면적: |
최대 460 X 610mm |
광 시스템: |
자체 개발한 광학계 |
항구: |
셰인젠 |
선행 시간: |
1 내지 5 근무일 |
표준: |
SMEMA |
크기: |
1200×1200×1600mm |
와르라티: |
3 달 |
핵심 부품: |
모터 |
검사 면적: |
최대 460 X 610mm |
광 시스템: |
자체 개발한 광학계 |
항구: |
셰인젠 |
선행 시간: |
1 내지 5 근무일 |
표준: |
SMEMA |

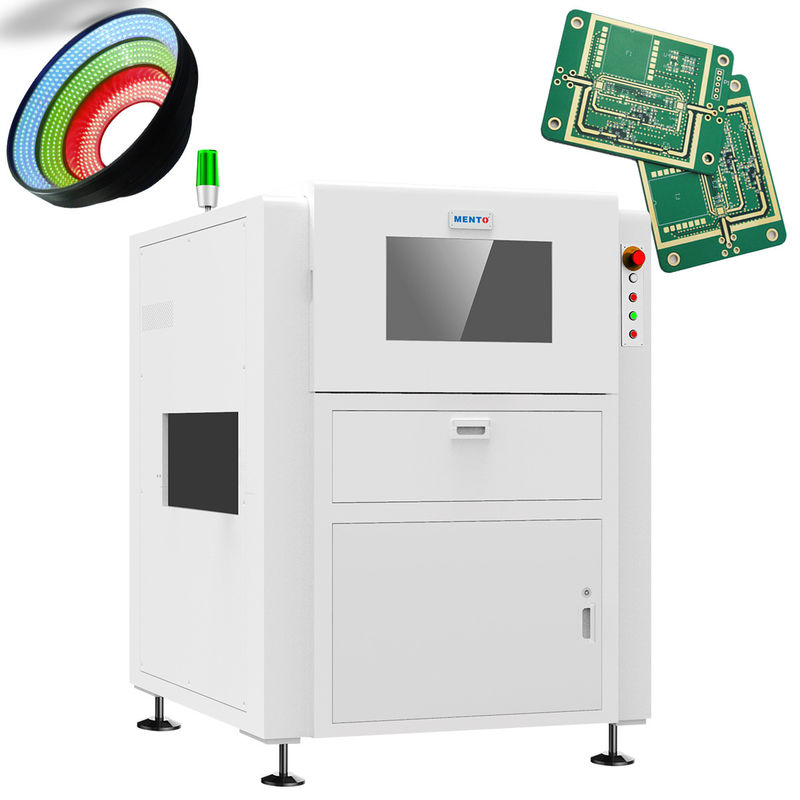

온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사
| 장치 모델 | K2005DW | |
| 탐지 능력 | 탐지 항목 | CHIP 부품 몸체, CHIP 부품 용접 결합, 문자, DIP 용접 결합 |
| 가장 작은 부품 | CHIP: 0201 피치:00.3mm | |
| 검출 방법 | 알고리즘 매개 변수 디버깅, 기계 학습 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 망원경 렌즈 | 0.22X/0.17X | |
| 결의 | 15um/20um/25um | |
| 수직선 | 36x30mm/48x40mm/61x51mm | |
| 탐지 속도 | 3FOV/s | |
| 소프트웨어 시스템 | 운영체제 | 윈도우 10 |
| 기계적 특성 | PCB 두께 | 0.3~10mm ((전면 ≤5mm) |
| 부품 높이 | 180mm 상위, 30mm 하위 (특정 높이를 사용자 정의 할 수 있습니다) | |
| 운전장비 | 세르보 모터 + 볼 스크롤 + 선형 슬라이드 | |
| 이동 속도 | 최대 600mm/s | |
| 위치 정확성 | ≤8um (통정 후) | |
| PCB 운송 철도 | PCB 레일 운송 높이: 900±20mm (지구에서 PCB 가이드 레일 운송 표면까지) | |
| 최대 PCB 크기: 510mmx460mm | ||
| PCB 최소 간격: ≤90mm | ||
| 매개 변수 | 전원 공급원 | AC220V/50Hz/2000W |
| 전체 크기 | W1140mmxD1400mmxH1600mm (발 100±20mm를 제외) | |
| 무게 | ≈700KG | |
| 공기 압력 | ≥0.5MPa | |
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
SMT AOI 기계는 윈도우 운영 체제에서 작동하도록 만들어져 있어 다른 제조 시스템과 사용하기 쉽고 통합이 용이하다.그것은 또한 PCB 제조에 대한 SMEMA 표준을 충족하도록 설계되었습니다SMT AOI 기계는 매우 효율적이고 생산적인 기계로 1분당 최대 50개의 PCB를 검사할 수 있습니다.대용량 생산 환경에 이상적입니다..
SMT AOI 기계는 검사 중인 PCB의 매우 상세한 이미지를 촬영할 수 있는 고해상도 12MP 컬러 카메라가 장착되어 있습니다.이 카메라는 PCB에 있는 가장 작은 결함을 감지하도록 설계되었습니다.용접 결함, 잘못된 부품 배치 및 최종 제품의 기능에 영향을 줄 수있는 다른 문제 등.카메라는 독립적으로 개발 된 광학 시스템과 함께 작동하여 모든 결함이 정확하게 감지되고보고되도록합니다..
SMT AOI 기계는 최고 품질의 검사 결과를 제공하기 위해 제작된 신뢰할 수 있고 정확한 기계입니다. 그것은 사용하기 쉽고 기존 생산 라인에 통합되도록 설계되었습니다.품질 관리 프로세스를 개선하려는 전자 제조업체에게 이상적인 선택이됩니다.고해상도 카메라와 독립적으로 개발된 광학 시스템 그리고 SMEMA 표준을 준수하며SMT AOI 기계는 생산 프로세스를 개선하고 최고 품질의 제품을 보장하려는 모든 전자 제조업체에 필수 제품입니다..
멘토 AOI 시각 검사 장비는 FCC, ROHS, ISO9000, ISO14001에 의해 인증되어 있으며 안전, 품질 및 환경 표준에 대한 증거입니다.또한 최소 주문량은 1개입니다주문 후 배송 시간은 일반적으로 3 주이며 1 ~ 5 일까지 소요됩니다.
이 기계에 사용 된 카메라는 PCB의 고품질 이미지를 캡처하는 12MP 컬러 카메라입니다. 그것은 LED 조명으로 장착되어 있습니다. 이는 보드를 조명하고 현존하는 결함을 강조합니다.이 조명 방법 은 가장 작은 결함 도 발견 될 수 있도록 합니다.
멘토 AOI 시각 검사 장비는 전자 제조, 자동차, 항공 및 의료 산업을 포함한 광범위한 응용 분야에 이상적입니다.이 기계는 다재다능하고 생산 라인 등의 다양한 시나리오에서 사용할 수 있습니다, 품질 관리, 연구 개발 테스트
이 제품은 운송 도중 보호 될 수 있도록 목재 케이스에 포장 됩니다. 또한 3 개월 보증과 함께 제공 됩니다. 고객이 마음의 평화를 제공합니다. 지불 조건은 T / T,그리고 공급 능력은 1000PCS/M입니다..
자주 묻는 질문
Q: SMT AOI 기계의 브랜드 이름은 무엇입니까?
A: SMT AOI 기계의 브랜드 이름은 MENTO입니다.
Q: SMT AOI 기계는 어디서 생산되는가?
A: SMT AOI 기계는 중국 동구안에서 생산됩니다.
Q: SMT AOI 기계는 어떤 인증을 가지고 있습니까?
A: SMT AOI 기계는 FCC, ROHS, ISO9000, ISO14001 인증을 받았습니다.
Q: SMT AOI 기계의 최소 주문 양은 무엇입니까?
A: SMT AOI 기계의 최소 주문량은 1입니다.
Q: SMT AOI 기계의 배송 시간은 얼마입니까?
A: SMT AOI 기계의 배송 시간은 3주입니다.
Q: SMT AOI 기계의 지불 조건은 무엇입니까?
A: SMT AOI 기계의 지불 조건은 T/T입니다.
Q: SMT AOI 기계의 공급 능력은 무엇입니까?
A: SMT AOI 기계의 공급 능력은 1000PCS/M입니다.
