제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: k3205
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1350xD1000xH1600mm
배달 시간: 3주
지불 조건: L/C, T/T
공급 능력: 1000년 / 달
카메라 유형: |
3D 디지털 카메라 |
검사 면적: |
최대 510 X 510mm |
무게: |
1100kg |
소프트웨어: |
직관적인 사용자 인터페이스 |
PCB 두께: |
0.5 - 5mm |
전원 공급: |
AC 220V, 50/60 hz |
정밀검사 속도: |
최대 80cm²/s |
운영 체제: |
윈도우 10 |
카메라 유형: |
3D 디지털 카메라 |
검사 면적: |
최대 510 X 510mm |
무게: |
1100kg |
소프트웨어: |
직관적인 사용자 인터페이스 |
PCB 두께: |
0.5 - 5mm |
전원 공급: |
AC 220V, 50/60 hz |
정밀검사 속도: |
최대 80cm²/s |
운영 체제: |
윈도우 10 |
온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사

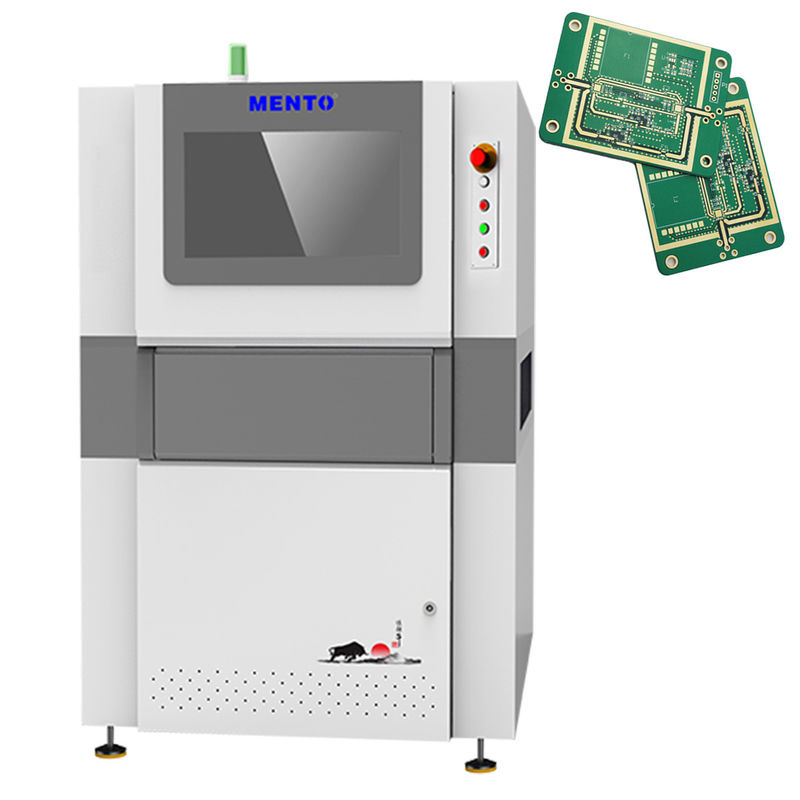

최신 기술로 설계된 우리의 3D AOI 기계는 인쇄 회로 보드를 정확하고 정확하게 검사하는데 완벽하며 모든 제품이 최고 품질 기준을 충족하는지 보장합니다.직관적인 사용자 인터페이스로, 사용자들은 쉽게 탐색하고 기계를 작동 할 수 있습니다. 이는 초보자와 경험이 많은 전문가 모두에게 훌륭한 선택입니다.
이 기계는 자동 정렬 기술로 장착되어 있어 시간을 절약하고 효율성을 향상시킵니다. 이 기능은 기계가 자동으로 정렬되도록 보장합니다.인간 오류의 가능성을 줄이고 항상 일관된 결과를 제공합니다.또한, 기계의 무게는 800kg이므로 안정적이고 내구성있게 유지되며 장기 사용에 이상적입니다.
우리의 3D AOI 기계는 윈도우 10 운영 체제의 최신 버전과 호환되며 기존 소프트웨어와 원활한 통합을 보장합니다. 이것은 설치 및 사용이 쉽습니다.그리고 다른 소프트웨어 응용 프로그램과 쉽게 통합 할 수 있습니다.
이 기계의 검사 속도는 최대 80cm2/s로 대용량 제조 환경에 최적의 선택입니다. 이 속도는 모든 PCB가 빠르고 정확하게 검사되도록 보장합니다.결함 발생 가능성을 줄이고, 프로세스에서 시간과 비용을 절감합니다..
전체적으로 3D AOI 기계는 신뢰할 수 있고 효율적인 PCB AOI 장비를 찾는 모든 사람들에게 훌륭한 선택입니다. 자동 정렬 기술, 직관적인 사용자 인터페이스,그리고 높은 검사 속도, 그것은 제품의 품질을 향상시키고 제조 프로세스를 효율화하려는 모든 사람들에게 완벽한 솔루션입니다.
키워드: pcb aoi 장비, pcb aoi 장비, pcb aoi 검사
| 장치 모델 | K3205 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
신뢰할 수있는 AOI 장비 제조사를 찾고 있습니까? 우리의 3D AOI 기계는 AOI PCB 검사에 대한 완벽한 솔루션입니다.우리의 PCB 검사 시스템은 자동 정렬 및 3D 검사 기술을 사용하여 높은 속도로 정확한 결과를 제공합니다..
| 제품 속성 | 가치 |
| 제품 이름 | 3D AOI 검사 기계 |
| 조명 | RGB LED |
| 정렬 방법 | 자동 정렬 |
| 운영 체제 | 윈도우 10 |
| 검사 유형 | 용매 관절, 부품, 결함 |
| 카메라 타입 | 3D 디지털 카메라 |
| 소프트웨어 | 직관적인 사용자 인터페이스 |
| 전원 공급 | AC 220V, 50/60Hz |
| 검사 구역 | 최대 510 × 510mm |
| PCB 두께 | 0.5~5mm |
| 검사 방법 | 3D 검사 |
Mento-01는 PCB 두께 범위 0.5 ~ 5 mm 및 검사 영역은 최대 510 x 510 mm입니다. 기계는 RGB LED 조명으로 장착되어 있으며 해상도는 10 μm입니다.기계의 무게는 800kg입니다..
Mento-01 3D AOI 기계의 제품 응용 기회와 시나리오는 다음과 같습니다.
전반적으로, Mento-01 3D AOI 기계는 정확하고 효율적인 PCB 검사를 필요로하는 모든 조직에 필수 도구입니다.기계의 특징과 사양은 제조 공정에서 품질과 정밀성을 중요시 하는 기업에 대한 이상적인 선택.
3D AOI 기계 제품 기술 지원 및 서비스에는 다음이 포함됩니다.
- 설치 및 설치 지원
- 장비 훈련 및 운영 지원
- 정기 유지보수 및 캘리브레이션 서비스
- 문제 해결 및 수리 서비스
- 소프트웨어 업데이트 및 업그레이드
- 기술 상담 및 고객 지원
제품 패키지:
3D AOI 기계는 운송 중에 기계를 보호하기 위해 설계된 탄탄한 카드박스에 포장됩니다.기계는 운송 중에 손상을 방지하기 위해 폼 패딩에 안전하게 배치됩니다.이 패키지에는 전원 케이블, 사용자 설명서, 설치에 필요한 케이블도 포함됩니다.
운송:
3D AOI 기계는 추적 및 보험을 제공하는 평판 좋은 택배 서비스를 사용하여 배송됩니다.하지만 패키지가 배송되면 추적 번호를 제공할 것입니다.- 배달 후 패키지를 받아서 서명할 수 있는 사람이 있는지 확인해 주세요.
A: 이 제품의 브랜드 이름은 Mento 입니다.
Q: 이 제품의 모델 번호는 무엇입니까?
A: 이 제품의 모델 번호는 Mento-01입니다.
Q: 이 제품은 어디서 생산되는가?
A: 이 제품은 중국 동광에서 생산됩니다.
Q: 이 제품은 어떤 인증도 가지고 있나요?
A: 네, 이 제품은 ISO9001/ISO14001 인증으로 제공됩니다.
Q: 이 제품에 대한 최소 주문 양은 무엇입니까?
A: 이 제품에 대한 최소 주문량은 1입니다.
Q: 이 제품의 가격은 협상 가능한가요?
A: 예, 이 제품의 가격은 협상 가능합니다.
Q: 주문 후 제품을 받을 때까지 얼마나 걸릴까요?
A: 이 제품의 배송 시간은 1주입니다.
Q: 이 상품의 지불 조건은 무엇입니까?
A: 이 상품의 지불 조건은 온라인입니다.
Q: 이 제품의 공급 능력은 무엇입니까?
A: 이 제품의 공급 능력은 1000/개월입니다.
