제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K3212
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인, L/C, T/T
공급 능력: 1000년 / 달
검사 모드: |
2D 및 3D |
운영 체제: |
윈도우 |
조명 시스템: |
LED |
카메라 유형: |
고해상도 CCD |
전원 공급: |
AC 100-240V, 50/60Hz |
제품 종류: |
자동 광학 검사 시스템 |
검사 면적: |
최대 610mm X 460mm |
소프트웨어: |
직관적인 사용자 인터페이스 |
검사 모드: |
2D 및 3D |
운영 체제: |
윈도우 |
조명 시스템: |
LED |
카메라 유형: |
고해상도 CCD |
전원 공급: |
AC 100-240V, 50/60Hz |
제품 종류: |
자동 광학 검사 시스템 |
검사 면적: |
최대 610mm X 460mm |
소프트웨어: |
직관적인 사용자 인터페이스 |
우리의 AOI 테스트는 정확한 검사를 위해 밝고 일관된 조명을 제공하기 위해 LED 기술을 활용하는 강력한 조명 시스템을 자랑합니다.이 조명 시스템 은 가장 작은 결함 도 발견 될 수 있도록 합니다, 항상 정확하고 신뢰할 수 있는 결과를 제공합니다.
우리의 AOI 테스터는 또한 조작자가 쉽게 사용할 수 있도록 직관적인 사용자 인터페이스를 갖추고 있습니다. 간단한 탐색과 이해하기 쉬운 메뉴로,우리의 소프트웨어는 사용자가 빠르고 쉽게 설치 및 검사 실행을 허용.
AOI 검사기는 2D 및 3D 두 가지 검사 모드로 장착되어 PCB 및 그 구성 요소에 대한 포괄적 인 분석을 제공합니다. 이러한 모드는 PCB를 철저하게 검사 할 수 있습니다.모든 결함이 발견되고 해결되도록 하는 것.
우리의 AOI 테스터는 이더넷과 USB 연결 옵션을 제공하여 데이터와 결과를 다른 장치로 쉽게 전송합니다.이 기능은 다른 시스템과 원활한 통합을 허용하고 검사 프로세스의 전반적인 효율성을 향상시킵니다..
우리의 AOI 테스터에서 사용하는 고해상도 CCD 카메라 유형은 뛰어난 이미지 품질을 제공하며 가장 작은 세부 사항도 캡처하고 분석되도록합니다.이 특징은 보다 정확하고 신뢰할 수 있는 검사 프로세스를 허용, 모든 결함이 발견되고 해결되도록 보장합니다.
우리의 AOI 테스터는 PCB 검사 프로세스를 개선하고자하는 기업에 대한 이상적인 솔루션입니다. 강력한 조명 시스템, 직관적인 사용자 인터페이스, 여러 검사 모드,고해상도 CCD 카메라, 우리의 장치는 AOI 검사 프로세스를 간소화하고 PCB의 품질을 보장하려는 모든 회사에 완벽한 도구입니다.

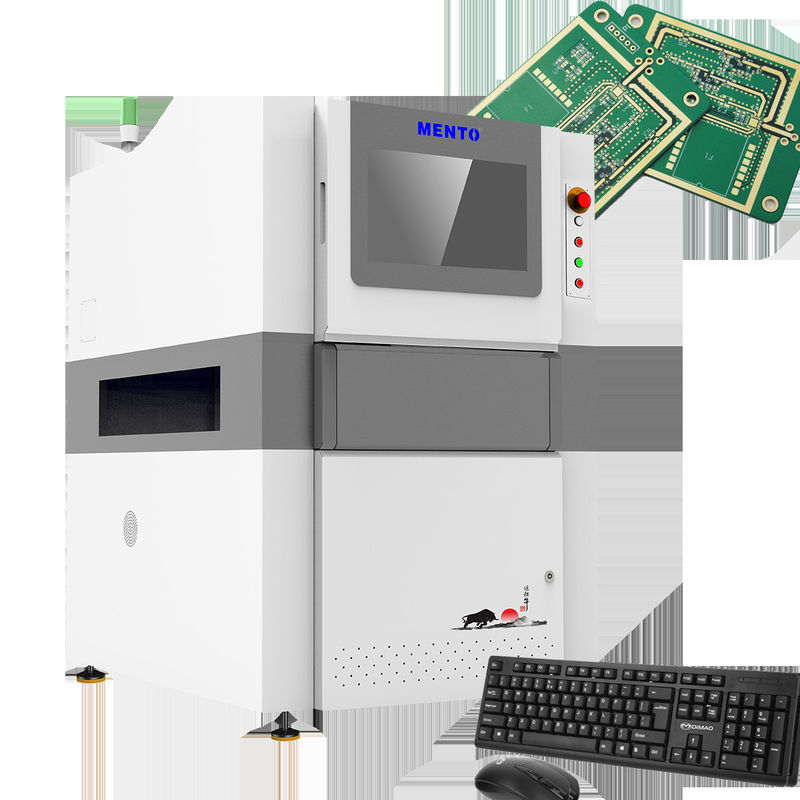

| 장치 모델 | K3212 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
이 AOI 검사기는 PCB를 쉽게 검사할 수 있는 고품질의 AOI 검사 장비입니다. 자동 광학 검사 시스템과 고해상도 CCD 카메라로항상 정확하고 신뢰할 수 있는 결과를 얻을 수 있습니다..
| 검사 속도: | 최대 60cm2/s |
| 제품 종류: | 자동 광학 검사 시스템 |
| 소프트웨어: | 직관적인 사용자 인터페이스 |
| 결함 탐지: | 용매 관절, 부품, PCB 결함 |
| 결의: | 10μm |
| 검사 방식: | 2D 및 3D |
| 전원 공급: | AC 100-240V, 50/60Hz |
| 카메라 타입: | 고해상도 CCD |
| 연결성: | 이더넷, USB |
| 검사 구역: | 최대 610mm × 460mm |
AOI 검사 기계는 PCB 검사를 돕는 첨단 기술 제품입니다. 인쇄 회로 보드에서 고장 및 오류를 탐지하는 AOI 검사 시스템을 사용합니다.이 기계는 시장에 출시되기 전에 PCB의 품질을 보장하는 빠르고 효율적인 방법을 제공합니다.이것은 제조업체의 시간과 자원을 절약하고 또한 고객 만족을 보장합니다.
AOI 테스트 기계는 전자 제조, 통신 및 자동차 산업과 같은 다양한 시나리오에서 사용할 수 있습니다. 또한 소규모 PCB 생산에 적용됩니다.AOI 테스트 기계는 LED 조명을 사용합니다, 환경 친화적이고 에너지 효율적입니다. 윈도우 운영 체제를 사용하여 작동하며 이더넷 또는 USB를 통해 연결 할 수 있습니다.
전반적으로, Mento의 AOI 테스트 기계는 AOI 검사 PCB를위한 신뢰할 수 있고 효율적인 제품입니다.이 제품은 PCB의 품질을 보장하려는 전자 제조업체에 필수 도구입니다.사용하기 쉬운 기능과 첨단 기술 능력으로 AOI 테스트 기계는 시장에서 앞서 가고 싶은 모든 제조업체에게 필수적입니다.
AOI 테스터의 제품 기술 지원 및 서비스는 다음을 포함합니다.
- 설치 및 설정에 대한 지원
- 문제 해결 및 문제 해결
- 제품 교육 및 교육
- 수리 및 유지보수 서비스
- 소프트웨어 업데이트 및 업그레이드
- 사용자 설명서 및 문서 접근
