제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: k3205
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인, L/C, T/T
공급 능력: 1000년 / 달
얼라이먼트 방법: |
자동 정렬 |
결의: |
10μm |
조명: |
RGB는 이르렀습니다 |
소프트웨어: |
직관적인 사용자 인터페이스 |
차원: |
길이 1300 XW 1300 XH 1500mm |
카메라 유형: |
3D 디지털 카메라 |
운영 체제: |
윈도우 10 |
PCB 두께: |
0.5 - 5mm |
얼라이먼트 방법: |
자동 정렬 |
결의: |
10μm |
조명: |
RGB는 이르렀습니다 |
소프트웨어: |
직관적인 사용자 인터페이스 |
차원: |
길이 1300 XW 1300 XH 1500mm |
카메라 유형: |
3D 디지털 카메라 |
운영 체제: |
윈도우 10 |
PCB 두께: |
0.5 - 5mm |

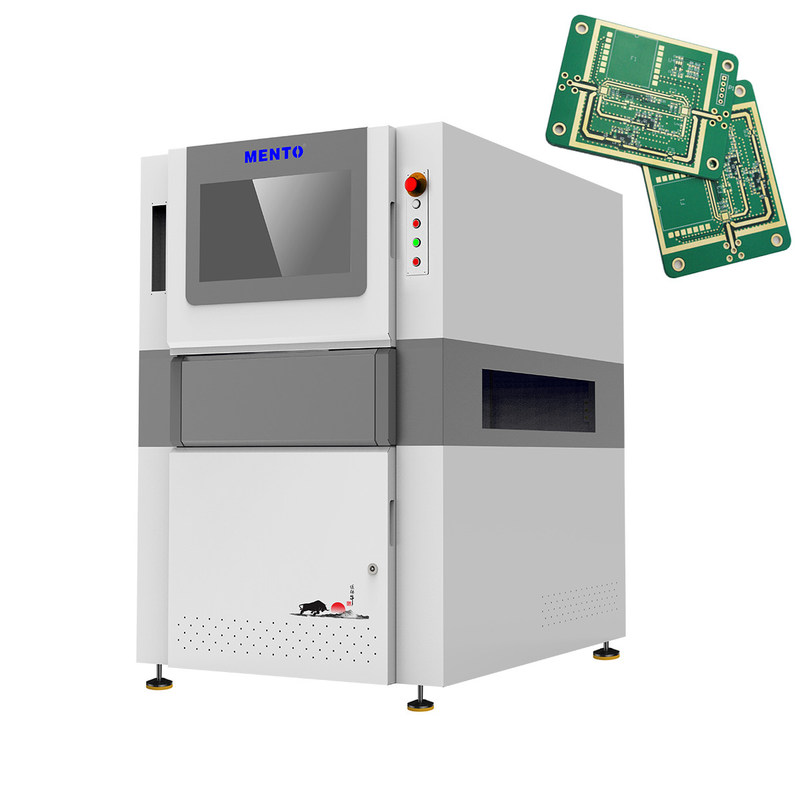

온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사
| 3차원 용접 페이스트 검사 | ||
| 장치 모델 | K3205 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
이 PCB 검사 시스템의 주요 특징 중 하나는 0.5에서 5mm까지의 두께의 PCB를 처리 할 수있는 능력입니다.얇고 유연한 보드에서 두껍고 딱딱한 보드까지또한, 기계는 800kg의 무게를 가지고 있으며, 이는 산업용의 엄격한 조건에 견딜 수 있을 만큼 견고하고 내구성이 강합니다.
3D AOI 머신은 운영 체제 Windows 10에 기반하여 운영자가 신뢰할 수 있고 사용자 친화적인 인터페이스를 제공합니다.이것은 특정 검사 작업을 위해 기계의 설정 및 구성을 쉽게합니다, 그리고 그 성과와 생산량을 모니터링합니다.
이 3D AOI 기계는 직관적인 사용자 인터페이스를 특징으로 하는 최고 수준의 pcb aoi 장비입니다. L 1300 X W 1300 X H 1500 mm의 크기로,이 기계는 대부분의 작업실에 적합하도록 설계되었습니다.정확 한 aoi pcb 검사 를 위해 3D 디지털 카메라 와 RGB LED 조명 을 탑재 합니다. 0.5 ~ 5 mm 두께의 PCB 와 호환 됩니다.
| 제품 속성 | 가치 |
| 검사 속도 | 최대 80cm2/s |
| 검사 구역 | 최대 510 × 510mm |
| 무게 | 800kg |
| 조명 | RGB LED |
| 소프트웨어 | 직관적인 사용자 인터페이스 |
| 운영 체제 | 윈도우 10 |
| 전원 공급 | AC 220V, 50/60Hz |
| 검사 방법 | 3D 검사 |
| 검사 유형 | 용매 관절, 부품, 결함 |
| 카메라 타입 | 3D 디지털 카메라 |
멘토-01 3D AOI 기계는 RGB LED 조명으로 장착되어 있으며, 이는 용접 결합, 부품 및 결함을 정확하고 효율적으로 검사 할 수 있습니다.80cm2/s까지의 인상적 인 검사 속도기계의 직관적인 사용자 인터페이스 소프트웨어는 운영자가 자신의 필요에 따라 검사 프로세스를 조작하고 사용자 정의하는 것을 용이하게합니다.
무게는 800kg이고 공급 능력은 1000/개월이며, Mento-01 3D AOI 검사 기계는 다양한 산업용 용도에 적합한 견고하고 내구적인 제품입니다.전자제품 제조업이나 자동차 산업에 종사하든, 이 기계는 생산 효율을 향상시키고 고품질 제품을 보장하는 데 도움이 될 수 있습니다.
Mento-01 3D AOI 기계의 제품 응용 기회 및 시나리오 중 일부는 다음과 같습니다.
전반적으로, Mento-01 3D AOI 기계는 생산 과정의 품질과 효율성을 향상시키는 데 도움이 될 수있는 다재다능하고 신뢰할 수있는 제품입니다.배송시간은 1주일이고 온라인 결제 조건, 그것은 고품질 검사 시스템을 필요로 하는 기업과 산업에 편리하고 접근 가능한 옵션입니다.
우리의 3D AOI 머신 제품 기술 지원 팀은 고객에게 포괄적인 기술 지원과 서비스를 제공하기 위해 전념합니다.저희 전문가팀은 수술에 관한 모든 질문이나 우려에 도움을 드릴 수 있습니다.3D AOI 기계의 유지보수 또는 문제 해결
우리의 기술 지원 서비스는 다음을 포함합니다:
우리는 생산 라인을 최고 효율으로 운영하는 것이 중요하다는 것을 이해하고 있으며, 우리의 기술 지원 팀은 3D AOI 기계가 항상 원활하게 작동하는지 확인하는 데 최선을 다하고 있습니다.질문이 있거나 도움이 필요한 경우, 저희에게 연락하는 것을 주저하지 마십시오.
제품 패키지:
3D AOI 기계는 운송 중에 안전성을 보장하기 위해 나무 상자에 안전하게 포장됩니다.기계는 보호 폼에 싸여 있으며 운송 중에 손상을 방지하기 위해 안전하게 고정됩니다.
운송:
3D AOI 기계는 항공 또는 해상 운송을 통해 전 세계적으로 배송 될 수 있습니다. 운송 요금과 배송 시간은 목적지와 선호하는 운송 방법에 따라 다릅니다.배송에 대한 자세한 정보는 저희에게 문의하십시오..
이 3D AOI 기계의 브랜드 이름은 무엇입니까?
브랜드 이름: 멘토
2.이 3D AOI 기계의 모델 번호는 무엇입니까?
모델 번호: Mento-01
3.이 3D AOI 기계는 어디서 만들어졌나요?
원산지: 중국 둥구안
4.이 3D AOI 기계는 인증서가 있나요?
인증: ISO9001/ISO14001
5.이 3D AOI 기계의 최소 주문량은 얼마일까요?
최소 주문량: 1개
6.이 3D AOI 기계의 가격은 협상 가능한가요?
가격: 협상 가능
7.이 3D AOI 기계의 배송 시간은 얼마일까요?
배달 시간: 3주
8.이 3D AOI 기계의 지불 조건은 무엇입니까?
지불 조건: 온라인
9.이 3D AOI 기계의 공급 능력은 무엇일까요?
공급 능력: 1000/개월
