제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K3412
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인
공급 능력: 1000년 / 달
검사 면적: |
최대 610mm X 460mm |
크기: |
1200mm x 1000mm x 1500mm |
전원 공급: |
AC 100-240V, 50/60Hz |
결의: |
10μm |
제품 종류: |
자동 광학 검사 시스템 |
연결성: |
이더넷, USB |
정밀검사 속도: |
최대 60cm2/s |
카메라 유형: |
고해상도 CCD |
검사 면적: |
최대 610mm X 460mm |
크기: |
1200mm x 1000mm x 1500mm |
전원 공급: |
AC 100-240V, 50/60Hz |
결의: |
10μm |
제품 종류: |
자동 광학 검사 시스템 |
연결성: |
이더넷, USB |
정밀검사 속도: |
최대 60cm2/s |
카메라 유형: |
고해상도 CCD |

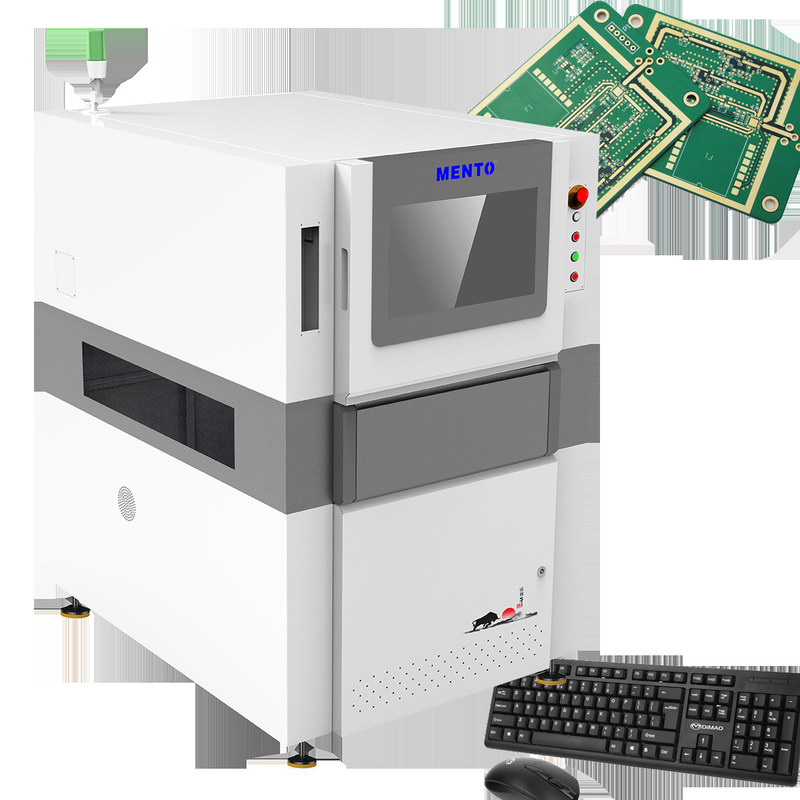

AOI 테스터 머신은 PCB의 결함을 감지하기 위해 첨단 이미지 기술을 사용하여 고객에게 최고 품질의 제품만 제공되도록합니다.그것은 PCB의 이미지를 캡처하고 원래 디자인과 비교하는 고해상도 카메라가 장착되어 있습니다이것은 모든 구성 요소가 올바르게 배치되고 균열, 스크래치 또는 오염과 같은 결함이 없다는 것을 보장합니다.
AOI 기계는 사용자가 신속하게 설치 및 검사 실행을 할 수있는 사용하기 쉬운 인터페이스를 가지고 있습니다. 이더넷 및 USB에 연결 할 수 있으며 데이터 전송이 빠르고 효율적입니다.기계는 또한 AC 100-240V의 전원 공급 장치가 장착되어 있습니다, 50/60Hz, 이는 외부 전력 변환기가 필요없이 다양한 국가에서 사용할 수 있습니다.
AOI 테스트 기계의 주요 특징 중 하나는 검사 속도입니다. 최대 60cm2 / s까지 검사 할 수 있으므로 시장에서 가장 빠른 기계 중 하나입니다.이렇게 하면 생산 과정이 느려지지 않습니다., 그리고 고객들은 그들의 제품을 시간 내에 받습니다.
AOI 기계는 자동차, 항공 우주 및 통신 산업과 같은 고품질 PCB를 필요로하는 다양한 산업에 적합합니다.그리고 정확성은 모든 생산 라인에 귀중한 자산으로 만듭니다..
| 장치 모델 | K3412 | |
| 탐지 능력 | 탐지 항목 | |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 4 DLP 광원 (라스터 단계 전환 기술) 및 적색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 20mm/40mm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1000xD1380xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
| 결함 탐지 | 용매 관절, 부품, PCB 결함 |
| 카메라 타입 | 고해상도 CCD |
| 검사 속도 | 최대 60cm2/s |
| 운영 체제 | 윈도우 |
| 검사 방식 | 2D 및 3D |
| 적용 | PCB 검사 |
| 소프트웨어 | 직관적인 사용자 인터페이스 |
| 검사 구역 | 최대 610mm × 460mm |
| 크기 | W1000xD1380xH1600mm (경보등 제외) |
| 전원 공급 | AC 100-240V, 50/60Hz |
멘토 AOI 테스터는 10μm의 높은 해상도를 가지고 있으며 최대 610mm X 460mm의 영역을 검사 할 수 있습니다. 윈도우 운영 체제로 장착되어 사용하기 쉽습니다.그것은 소금 관절과 같은 다양한 종류의 결함을 감지 할 수있는 AOI 기계입니다., 부품 및 PCB 결함 정확하고 신뢰할 수있는 검사 결과를 제공합니다.
멘토 AOI 테스트는 PCB 조립 공장, 전자 제품 제조업체 및 기타 관련 산업에서 사용하기에 적합합니다. PCB 조립 라인,SMT 생산 라인AOI 기계는 재흐름 용접 전과 후, 그리고 물결 용접 후 PCB를 검사하는 데 사용할 수 있습니다.그것은 또한 PCB 수리 및 들어오는 재료의 검사에서 사용될 수 있습니다.
멘토 AOI 테스터는 다양한 시나리오에서 사용할 수 있습니다. PCB의 품질을 보장하기 위해 생산 과정에서 사용할 수 있으며, 결함이있는 제품의 위험을 줄일 수 있습니다.또한 최종 제품이 요구 된 사양을 충족하는지 확인하기 위해 품질 관리에 사용될 수 있습니다.AOI 테스트는 설계가 정확하고 결함이 없음을 확인하기 위해 R&D에서 사용할 수 있습니다. 또한 고장있는 제품을 검사하고 수리하기 위해 판매 후 서비스에 사용할 수 있습니다.
멘토 AOI 테스터는 이더넷 및 USB 연결을 갖추고 다른 장치에 쉽게 연결 할 수 있습니다. 데이터 전송 및 관리를 위해 컴퓨터 또는 네트워크에 연결 할 수 있습니다.AOI 검사기는 조작과 유지보수가 쉽습니다.이는 중소기업과 대기업 모두에게 이상적인 선택이 됩니다.
전체적으로, Mento AOI 테스터는 AOI 검사 PCB를 위한 훌륭한 제품입니다.그리고 결함 탐지 능력은 생산 과정에 귀중한 도구가됩니다.그것은 사용하기 쉽고 신뢰할 수 있고 효율적이므로 제품 품질을 향상시키고 생산 비용을 줄이려는 기업에게 이상적인 선택입니다.
연결 옵션은 이더넷 및 USB, 카메라 유형은 고해상도 CCD를 자랑합니다. 검사 모드는 2D 및 3D를 포함하며 운영 체제는 Windows에서 실행됩니다.
제품 사용자 정의 서비스에 관심있는 사람들은 온라인에서 지불 조건을 사용할 수 있습니다.
AOI 테스터의 제품 기술 지원 및 서비스는 다음을 포함합니다.
- 원격 기술 지원
- 현장 기술 지원
- 제품 교육 및 교육
- 수리 및 유지보수 서비스
- 예비 부품 및 대체 서비스
- 소프트웨어 업그레이드 및 업데이트
- 문서 및 사용 설명서
