제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K2005DW
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인
공급 능력: 1000년 / 달
소프트웨어: |
직관적인 사용자 인터페이스 |
검사 모드: |
2D 및 3D |
적용: |
PCB 검사 |
전원 공급: |
AC 100-240V, 50/60Hz |
조명 시스템: |
LED |
크기: |
1200mm x 1000mm x 1500mm |
연결성: |
이더넷, USB |
카메라 유형: |
고해상도 CCD |
소프트웨어: |
직관적인 사용자 인터페이스 |
검사 모드: |
2D 및 3D |
적용: |
PCB 검사 |
전원 공급: |
AC 100-240V, 50/60Hz |
조명 시스템: |
LED |
크기: |
1200mm x 1000mm x 1500mm |
연결성: |
이더넷, USB |
카메라 유형: |
고해상도 CCD |

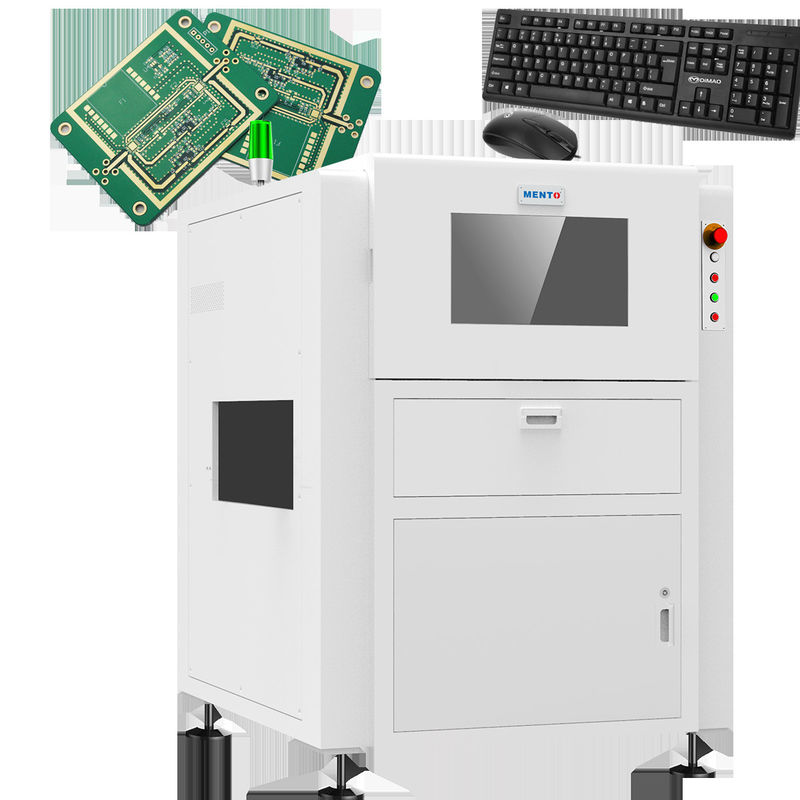

AOI 장비의 조명 시스템은 LED를 사용하여 밝고 균일한 조명을 제공하여 가장 작은 결함까지 감지할 수 있도록 합니다. 장비의 검사 영역은 최대 610mm x 460mm로 다양한 PCB 검사에 이상적입니다.
AOI 테스터는 이더넷 및 USB 연결 기능을 갖추고 있어 검사 데이터를 다른 장치로 쉽게 전송할 수 있습니다. 또한 사용자 친화적이고 작동하기 쉬우며 누구나 쉽게 탐색할 수 있는 간단한 인터페이스를 갖추고 있습니다.
AOI 테스터는 모든 PCB 검사 공정에 필수적인 장비입니다. 고급 기술과 효율적인 결함 감지 기능은 모든 제조 시설에 귀중한 자산이 됩니다.
요약하자면, AOI 테스터는 정확하고 신뢰할 수 있는 AOI 검사 결과를 제공하도록 설계된 고품질 제품입니다. LED 조명 시스템, 넓은 검사 영역, 이더넷 및 USB 연결 기능은 모든 PCB 검사 공정에 매우 유용한 도구입니다. 소규모 기업이든 대기업이든 AOI 테스터는 모든 PCB 검사 요구 사항에 대한 완벽한 솔루션입니다.
| 장치 모델 | K2005DW | |
| 감지 용량 | 감지 항목 | 칩 부품 본체, 칩 부품 솔더 조인트, 문자, DIP 솔더 조인트 |
| 최소 부품 | 칩:0201 피치:0.3mm | |
| 감지 방법 | 알고리즘 매개변수 디버깅, 기계 학습 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업용 카메라 |
| 텔레센트릭 렌즈 | 0.22X/0.17X | |
| 해상도 | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| 감지 속도 | 3FOV/s | |
| 기계적 특성 | PCB 두께 | 0.3~10mm(휨≤5mm) |
| 부품 높이 | 상부 180mm, 하부 30mm(특수 높이 맞춤 제작 가능) | |
| 구동 장치 | 서보 모터 + 볼 스크류 + 리니어 슬라이드 | |
| 이동 속도 | 최대 600mm/s | |
| 위치 결정 정확도 | ≤8um(보정 후) | |
| PCB 운송 레일 | PCB 레일 운송 높이: 900±20mm(지면에서 PCB 가이드 레일 운송 표면까지) | |
| PCB 최대 크기: 510mmx460mm | ||
| PCB 최소 간격: ≤90mm | ||
| 매개변수 | 전원 | AC220V/50Hz/2000W |
| 전체 크기 | W1140mmxD1400mmxH1600mm(발 제외 100±20mm) | |
| 무게 | ≈700KG | |
| 공기압 | ≥0.5MPa | |
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도 25%~80%(결로 없음) | |
| 상하위 장비 통신 | 표준 SMEMA 인터페이스 | |
소프트웨어 직관적인 사용자 인터페이스 해상도 10μm 치수 1200mm x 1000mm x 1500mm 검사 영역 최대 610mm x 460mm 검사 속도 최대 60cm²/s 운영 체제 Windows 조명 시스템 LED 검사 모드 2D 및 3D 카메라 유형 고해상도 CCD 연결 이더넷, USB
AOI 테스터는 이더넷 및 USB 연결 기능을 사용하여 사용자가 컴퓨터 또는 네트워크에 쉽게 연결할 수 있습니다. 이 제품은 2D 및 3D 검사 모드를 제공하여 사용자가 PCB를 상세하게 검사할 수 있습니다. 이 제품의 검사 속도는 최대 60cm²/s로 빠르고 효율적으로 사용할 수 있습니다. 이 제품은 솔더 조인트, 부품 및 PCB 결함을 감지하여 PCB의 품질을 보장합니다. 이 제품의 조명 시스템은 LED로 검사를 명확하고 정확하게 보장합니다.
AOI 테스터는 다양한 제품 응용 분야 및 시나리오에 적합합니다. PCB를 제조하고 제품의 품질을 보장하고자 하는 기업에 이상적입니다. 이 제품은 고객의 PCB를 검사해야 하는 전자 수리점에도 적합합니다. 이 제품은 개발 과정에서 PCB를 검사해야 하는 연구 개발 부서에도 유용합니다.
결론적으로, Mento AOI 테스터는 다양한 제품 응용 분야 및 시나리오에 적합한 고품질 제품입니다. 사용하기 쉽고 효율적이어서 PCB를 제조하는 기업과 전자 수리점에 이상적입니다. 이 제품은 개발 과정에서 PCB를 검사해야 하는 연구 개발 부서에도 유용합니다.
AOI 테스터 제품 기술 지원 및 서비스에는 다음이 포함됩니다:
AOI 테스터 제품 기술 지원 및 서비스에 대한 자세한 내용은 당사에 문의하십시오.
