제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: k3205
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인
공급 능력: 1000년 / 달
속도: |
0.23 초 / FOV |
두께: |
0.5mm-6mm |
기계 설명: |
3D 솔더 페이스트 검사 |
카메라: |
12MP, 색 |
민 부분: |
50*50 밀리미터 |
폭 조정: |
사용 설명서 |
조건: |
사용되고 새롭습니다 |
검사 PCB 크기: |
50mm X 50mm - 510mm X 460mm |
속도: |
0.23 초 / FOV |
두께: |
0.5mm-6mm |
기계 설명: |
3D 솔더 페이스트 검사 |
카메라: |
12MP, 색 |
민 부분: |
50*50 밀리미터 |
폭 조정: |
사용 설명서 |
조건: |
사용되고 새롭습니다 |
검사 PCB 크기: |
50mm X 50mm - 510mm X 460mm |

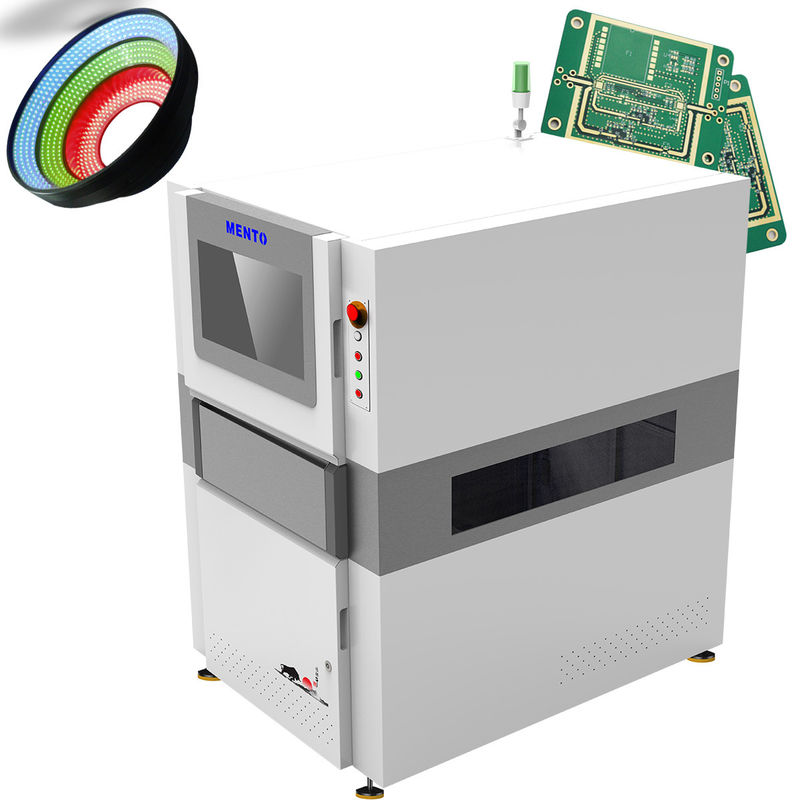

이 SMT 기계의 주요 특징 중 하나는 최대 2592 x 1944 픽셀의 해상도에서 이미지를 캡처 할 수있는 6.5 Mpx 고속 컬러 카메라입니다.이 카메라 는 PCB 에 있는 가장 작은 세부 사항 도 높은 품질 의 사진 을 촬영 할 수 있다, PCB의 품질을 보장하는 데 매우 중요합니다. 카메라는 또한 최대 800mm / s의 움직임의 속도로 높은 속도로 이미지를 캡처 할 수 있습니다.검사 과정이 빠르고 효율적이도록 하는.
SMT AOI 기계는 또한 자동 광학 검사 기계 학습 기술을 갖추고 있습니다. 이 기술은 기계가 다른 환경에 학습하고 적응 할 수 있도록합니다.PCB의 결함을 감지하는 데 매우 정확하고 신뢰할 수 있습니다.이 기계는 부족한 부품, 잘못된 부품, 잘못된 극성, 용접 결함 등 다양한 결함을 감지할 수 있습니다.
| 장치 모델 | K3205 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
이 SMT AOI 기계는 PCB 검사를 자동화하는 데 적합하며 PCB의 자동 광학적 검사를 제공합니다.그리고 50mm x 50mm에서 510mm x 460mm까지의 PCB를 검사할 수 있습니다.이 기계는 0.23초/FOV의 속도로 빠르고 효율적인 검사를 제공합니다.
SMT AOI 머신 제품은 다음과 같은 기술 지원 및 서비스와 함께 제공됩니다.
우리의 전문가 팀은 SMT AOI 기계가 효율적이고 효과적으로 작동하는지 확인하는 데 전념하여 고품질 제품을 쉽게 생산 할 수 있습니다.
제품 패키지:
운송:
AOI 기계의 브랜드 이름은 뭐죠?
AOI 기계의 브랜드 이름은 Mento입니다.
2.AOI 기계는 어디서 만들어졌나요?
AOI 기계는 중국, 특히 동광에서 제조됩니다.
3.AOI 기계는 어떤 자격증을 가지고 있나요?
AOI 기계는 ISO9001 및 ISO14001 인증을 가지고 있습니다.
4.AOI 기계의 최소 주문량은 얼마입니까?
AOI 기계의 최소 주문 양은 1입니다.
5.AOI 기계에 대한 지불 조건은 무엇입니까?
AOI 기계의 지불 조건은 온라인 지불입니다.
6.AOI 기계의 공급 능력은?
AOI 기계의 공급 능력은 한 달에 1000 단위입니다.
7.AOI 기계의 배송 시간은 얼마인가요?
AOI 기계의 배송 시간은 지불을 받은 후 3주입니다.
8.AOI 기계의 가격은 협상 가능한가요?
예, AOI 기계의 가격은 협상 가능합니다.
