제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K3212
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
배달 시간: 3주
지불 조건: 온라인, L/C, T/T
공급 능력: 1000년 / 달
정밀검사 속도: |
최대 80cm²/s |
카메라 유형: |
3D 디지털 카메라 |
PCB 두께: |
0.5 - 5mm |
차원: |
길이 1300 XW 1300 XH 1500mm |
검사 방법: |
3D 검사 |
소프트웨어: |
직관적인 사용자 인터페이스 |
전원 공급: |
AC 220V, 50/60 hz |
운영 체제: |
윈도우 10 |
정밀검사 속도: |
최대 80cm²/s |
카메라 유형: |
3D 디지털 카메라 |
PCB 두께: |
0.5 - 5mm |
차원: |
길이 1300 XW 1300 XH 1500mm |
검사 방법: |
3D 검사 |
소프트웨어: |
직관적인 사용자 인터페이스 |
전원 공급: |
AC 220V, 50/60 hz |
운영 체제: |
윈도우 10 |
온라인 AOI 기능
1고비용 성능
2표준 5 백만 글로벌 노출 산업 컬러 카메라
3중국 최초로 큰 지름의 텔레센트릭 렌즈를 사용했습니다.
4독립적으로 개발된 광 시스템 (광원 일관성)
5높은 안정성 통합 캐스팅 플랫폼
적용 범위: 용접 결합 및 장착 장치 검사

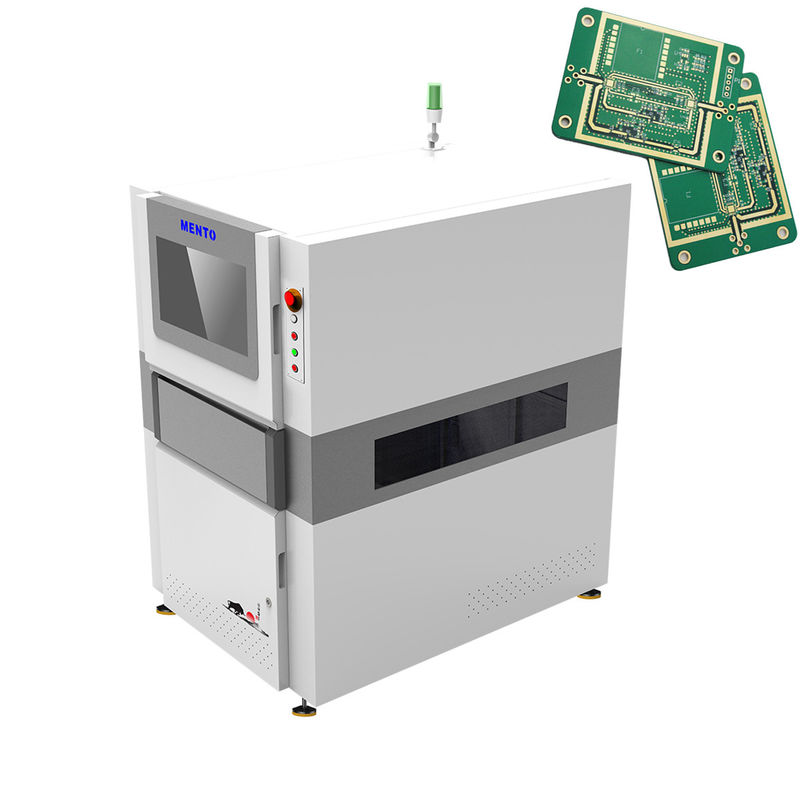

3D AOI 기계는 모든 제조 환경에 필수적인 도구입니다.제조업체가 제품 품질을 향상시키고 생산 비용을 줄이는 데 도움이 될 수 있습니다.이 기계는 높은 속도로 작동하도록 설계되어 대용량 생산 라인에서 훌륭한 선택입니다.
3D AOI 기계는 오래 지속되도록 설계된 신뢰할 수 있고 견고한 시스템입니다. 내구성이 높은 구조로 생산 환경의 엄격한 조건에 견딜 수 있습니다.높은 성능의 기능으로, 이 기계는 제품의 품질을 보장해야 하는 모든 제조 시설에 대한 완벽한 솔루션입니다.
| 장치 모델 | K3212 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
| 검사 유형 | 용매 관절, 부품, 결함 |
| 조명 | RGB LED |
| PCB 두께 | 0.5~5mm |
| 카메라 타입 | 3D 디지털 카메라 |
| 검사 방법 | 3D 검사 |
| 무게 | 800kg |
| 검사 구역 | 최대 510 × 510mm |
| 정렬 방법 | 자동 정렬 |
| 결의 | 10μm |
| 소프트웨어 | 직관적인 사용자 인터페이스 |
첨단 기술과 기능으로, Mento-01는 AOI PCB 검사를 위한 이상적인 솔루션입니다.전자 부품의 품질과 전자 제품의 신뢰성을 보장하기 위해 필수적인이 기계는 높은 정확성과 효율성으로 PCB의 용접 관절, 부품 및 결함을 검사하여 신뢰할 수 있고 정확한 검사 결과를 제공합니다.
Mento-01 3D AOI 기계는 PCB 제조, 조립 및 테스트와 같은 전자 산업의 광범위한 응용 분야에 적합합니다. 다양한 시나리오에서 사용할 수 있습니다.생산 라인을 포함하여연구개발실, 품질관리 부서
이 기계는 사용자 친화적인 윈도우 10 운영 체제 덕분에 조작이 쉽습니다.검사 과정에서 발생할 수 있는 문제를 더 쉽게 확인하고 해결하는 것.
Mento-01 3D AOI 기계는 L 1300 X W 1300 X H 1500 mm의 크기를 가지고 있으며 무게는 약 800 kg로 비교적 크고 무거운 기계입니다.그것은 매우 내구성이 있고 힘든 작업 조건에 견딜 수 있습니다.AC 220V, 50/60Hz 전원 공급에서 작동하여 전 세계 대부분의 전력 네트워크와 호환됩니다.
신뢰할 수 있고 정확하고 효율적인 AOI PCB 검사 시스템을 찾고 있다면, Mento-01 3D AOI 기계는 훌륭한 선택입니다.최소 주문량 1개, 배송시간 1주지불 조건은 온라인이며 공급 능력은 1000/개월이며 빠르고 번거로움이 없는 구매 과정을 보장합니다.
3D AOI 머신 제품은 최적의 성능과 최소한의 다운타임을 보장하기 위해 포괄적인 기술 지원 및 서비스 패키지로 제공됩니다.경험 많은 엔지니어와 기술자의 우리 팀은 다음과 같은 서비스를 제공 할 수 있습니다.:
- 설치 및 설치 지원
- 운영자 및 유지보수 직원을 위한 현장 교육
- 24/7 원격 기술 지원
- 소프트웨어 업데이트 및 업그레이드
- 예방 유지 및 캘리브레이션 서비스
- 고장 부품 수리 및 교체
- 연장 지원 및 절감에 대한 선택적 연간 유지 계약
우리의 목표는 고객이 우리의 3D AOI 기계 제품에 대한 투자에서 최대한의 이익을 얻는 것을 보장하는 것입니다. 우리는 필요할 때마다 신속하고 신뢰할 수있는 지원을 제공하기 위해 최선을 다하고 있습니다.
제품 패키지:
운송 정보:
Q1: 3D AOI 기계의 브랜드 이름은 무엇입니까?
A1: 3D AOI 기계의 브랜드 이름은 Mento입니다.
Q2: 3D AOI 기계의 모델 번호는 무엇입니까?
A2: 3D AOI 기계의 모델 번호는 Mento-01입니다.
Q3: 3D AOI 기계는 어디서 만들어집니다?
A3: 3D AOI 기계는 중국 동광에서 제조됩니다.
Q4: 3D AOI 기계는 어떤 자격증을 가지고 있습니까?
A4: 3D AOI 기계는 ISO9001/ISO14001 인증서를 가지고 있습니다.
Q5: 3D AOI 기계의 최소 주문 양은 무엇입니까?
A5: 3D AOI 기계의 최소 주문량은 1입니다.
Q6: 3D AOI 기계의 가격은 협상 가능한가요?
A6: 네, 3D AOI 기계의 가격은 협상 가능합니다.
Q7: 3D AOI 기계의 배송 시간은 얼마입니까?
A7: 3D AOI 기계의 배송 시간은 3주입니다.
Q8: 3D AOI 기계에 대한 지불 조건은 무엇입니까?
A8: 3D AOI 기계에 대한 지불 조건은 온라인입니다.
Q9: 3D AOI 기계의 공급 능력은 무엇입니까?
A9: 3D AOI 기계의 공급 능력은 1000/개월입니다.
