제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: k3205
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인, L/C, T/T
공급 능력: 1000년 / 달
모델: |
XYZ-1000 |
광원: |
LED |
검사 방법: |
3D 검사 |
PCB 사이즈: |
Max. 최대. 500mm X 500mm 500mm X 500mm |
PCB 두께: |
0.2mm - 6mm |
검사 정확성: |
±5μm |
운영 체제: |
윈도우 10 |
모델: |
XYZ-1000 |
광원: |
LED |
검사 방법: |
3D 검사 |
PCB 사이즈: |
Max. 최대. 500mm X 500mm 500mm X 500mm |
PCB 두께: |
0.2mm - 6mm |
검사 정확성: |
±5μm |
운영 체제: |
윈도우 10 |

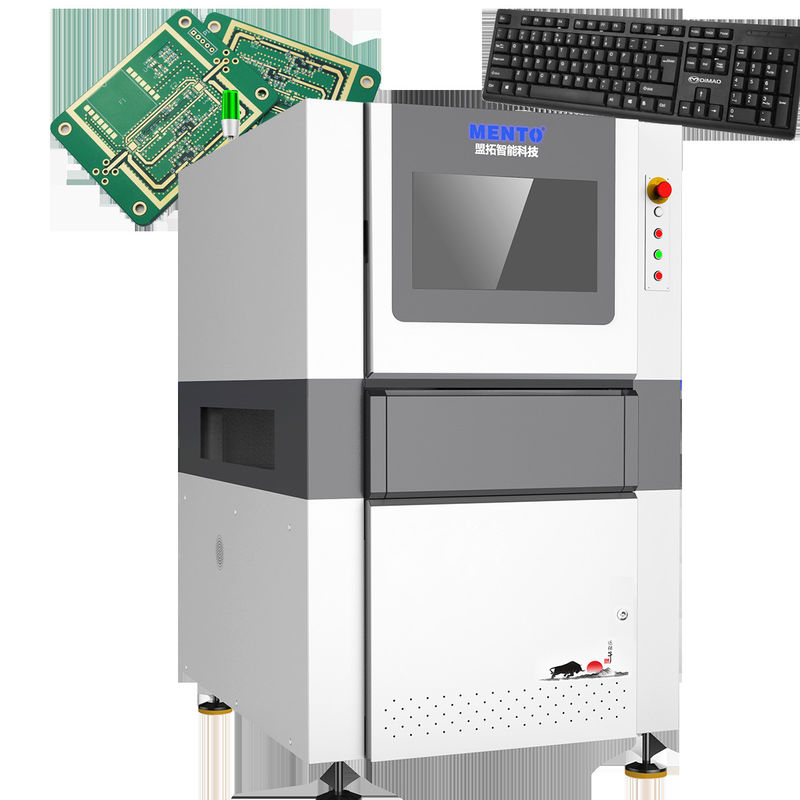

AOI PCB 기계는 운영 체제에서 실행되어 탐색 및 작동이 쉬운 사용자 친화적이고 익숙한 인터페이스를 제공합니다. 또한 쉬운 연결 및 통신을 위한 이더넷 인터페이스를 갖추고 있어 모든 제조 환경 또는 워크플로에 원활하게 통합할 수 있습니다.
AOI PCB 기계는 AC 220V, 50Hz 전원 공급 장치로 구동되어 안정적이고 일관된 성능을 보장합니다. 컴팩트하고 공간 절약형 디자인은 1000mm X 800mm X 1200mm로 측정되어 모든 생산 시설 또는 실험실에 완벽하게 맞습니다.
고해상도 기능을 갖춘 AOI PCB 기계는 10μm의 해상도로 PCB의 가장 작은 결함 및 오류까지 감지할 수 있습니다. 이를 통해 제품이 최고 품질을 보장하고 모든 문제를 신속하게 식별하고 해결할 수 있습니다.
| 3D 솔더 페이스트 검사 | ||
| 장치 모델 | K3205 | |
| 감지 용량 | 감지 항목 | 미인쇄, 과납땜, 부족납땜, 솔더 브릿징, 솔더 페이스트 테일링, 모양 이상, 오프셋 |
| 스캔 방법 | 정지 및 이동 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업용 카메라 |
| 광원 | 듀얼 DLP 광원(래스터 위상 이동 기술) 및 빨강, 녹색, 파랑(RGB) 광원 | |
| 해상도 | 10μm 및 15μm(선택 사항) | |
| 감지 성능 | 높이 정확도(캘리브레이션 모듈) | 1μm(표준 캘리브레이션 블록 사용) |
| 볼륨 반복성 | <1%(표준 검증 블록, 3Sigma) | |
| 최대 보드 굽힘 보상 값 | ±3mm | |
| 감지 능력 GRR | <10% at 6σ(+50% 허용 오차, 5μm 해상도) | |
| 최대 감지 높이 | 500μm | |
| 그림자 문제 해결 | 위상 이동 기술 및 양방향 3D 구조광 시스템 | |
| 보드 굽힘 실시간 보상 방법 | 보드 굽힘 보상(Z-추적 + 패드 참조) | |
| 테스트 화면 | 색상(3D 및 2D 이미지 함께 표시) | |
| 구동 장치 | 서보 모터 + 스크류 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능 제품 크기 | 50mm x 50mm | |
| 최대 측정 가능 제품 크기 | 400mm x 500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 폭 조정 | 자동 폭 조정, 수동 폭 조정 | |
| 회로 기판 운송/고정 | 벨트 컨베이어/공압 클램프 고정 | |
| 운송 방향 | 왼쪽에서 오른쪽, 오른쪽에서 왼쪽 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22" LED | |
| 운영 체제 | Ubuntu | |
| 매개변수 | 전체 크기 | W1350xD1000xH1600mm(경고등 제외) |
| 무게 | 1100KG | |
| 전원 | AC220V/50~60Hz/2000W | |
| 공기압 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식(274X), ODB++ 지원 | |
| 통계 관리 도구 | 히스토그램, X-bar&R 차트, X-bar&S 차트, Cp&Cpk, %Gage R & R, SPI 일/주/월간 보고서, 실시간 SPC 및 다중 표시 | |
| 환경 요구 사항 | 온도: 5~40℃, 상대 습도: 25%~80%(결로 없음) | |
| 상하위 장비 통신 | 표준 SMEMA 인터페이스 | |
| 모델 | XYZ-1000 |
| 검사 속도 | 1000mm/s |
| PCB 두께 | 0.2mm - 6mm |
| 검사 방법 | 3D 검사 |
| PCB 크기 | 최대 500mm X 500mm |
| 인터페이스 | 이더넷 |
| 검사 정확도 | ±5μm |
| 광원 | LED |
AOI 기계는 PCB 제조 산업에 필수적인 도구입니다. 인쇄 회로 기판의 결함을 검사하고 산업 표준을 충족하는지 확인하는 자동 광학 검사 시스템입니다. 이 기계는 3D 검사 방법을 사용하여 PCB의 이상을 정확하고 정밀하게 감지할 수 있습니다. 이 검사 정확도는 ±5μm로 PCB가 최고 품질임을 보장합니다.
Mento AOI PCB 기계는 다양한 응용 분야 및 시나리오에 적합합니다. PCB 제조 회사, 전자 제품 제조업체 및 연구 개발 기관에서 사용하기에 이상적입니다. 이 기계는 0.2mm에서 6mm까지의 두께를 가진 PCB를 처리할 수 있어 다양한 유형의 PCB에 적합하고 다용도로 사용할 수 있습니다.
Mento AOI PCB 기계의 XYZ-1000 모델은 이더넷 인터페이스를 갖추고 있어 다른 시스템과의 쉬운 연결 및 통합이 가능합니다. 이 기능을 통해 AOI 기계를 기존 생산 라인 및 워크플로에 쉽게 통합할 수 있습니다.
결론적으로 Mento AOI PCB 기계는 다양한 응용 분야 및 시나리오에 적합한 안정적이고 효율적인 PCB 검사 시스템입니다. 높은 검사 정확도, 다양한 PCB 두께 처리 능력 및 이더넷 인터페이스는 PCB 제조 회사, 전자 제품 제조업체 및 연구 개발 기관에 귀중한 자산입니다.
당사의 AOI PCB 기계 제품에는 다음을 포함한 포괄적인 기술 지원 및 서비스가 제공됩니다.:
당사는 고객에게 최고 수준의 지원을 제공하고 AOI PCB 기계가 최적의 성능을 발휘하도록 보장하기 위해 최선을 다하고 있습니다.
제품 포장:
배송:
Q: AOI PCB 기계의 브랜드 이름은 무엇입니까?
A: AOI PCB 기계의 브랜드 이름은 Mento입니다.
Q: AOI PCB 기계는 어디에서 제조됩니까?
A: AOI PCB 기계는 중국 동관에서 제조됩니다.
Q: AOI PCB 기계는 어떤 인증을 받았습니까?
A: AOI PCB 기계는 ISO9001/ISO14001 인증을 받았습니다.
Q: AOI PCB 기계의 최소 주문 수량은 얼마입니까?
A: AOI PCB 기계의 최소 주문 수량은 1개입니다.
Q: AOI PCB 기계의 배송 시간은 얼마입니까?
A: AOI PCB 기계의 배송 시간은 3주입니다.
Q: AOI PCB 기계의 결제 조건은 무엇입니까?
A: AOI PCB 기계의 결제 조건은 온라인입니다.
Q: AOI PCB 기계의 공급 능력은 얼마입니까?
A: AOI PCB 기계의 공급 능력은 월 1000개입니다.
Q: AOI PCB 기계의 가격은 협상 가능합니까?
A: 예, AOI PCB 기계의 가격은 협상 가능합니다.
