제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K3212
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인, L/C, T/T
공급 능력: 1000년 / 달
전원 공급: |
AC 220V, 50HZ |
광원: |
LED |
검사 방법: |
3D 검사 |
인터페이스: |
이더넷 |
정밀검사 속도: |
1000 밀리미터 / Ｓ |
카메라 유형: |
고해상도 CCD |
전원 공급: |
AC 220V, 50HZ |
광원: |
LED |
검사 방법: |
3D 검사 |
인터페이스: |
이더넷 |
정밀검사 속도: |
1000 밀리미터 / Ｓ |
카메라 유형: |
고해상도 CCD |

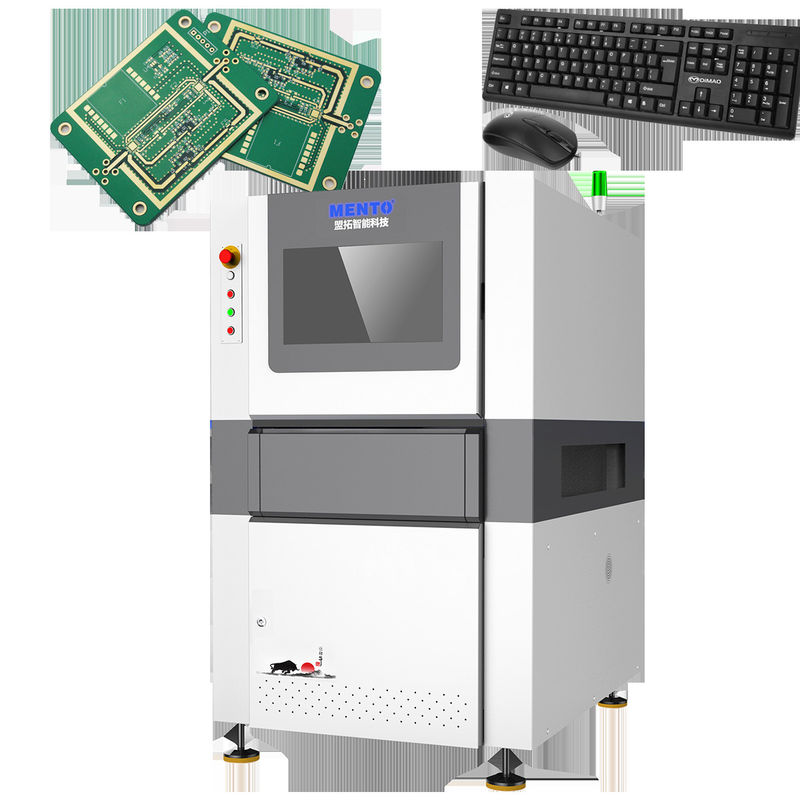

이 기계의 가장 뛰어난 특징 중 하나는 고해상도 CCD 카메라입니다. 이 카메라는 최고 수준의 이미지 품질을 제공하며 가장 작은 세부 사항도 극도의 정확도로 캡처되도록 보장합니다.이것은 AOI PCB 기계가 PCB 표면의 가장 작은 결함을 감지하는 것을 가능하게합니다.그 안에서 통과하는 모든 회로판이 최고 품질을 보장합니다.
AOI PCB 기계는 또한 편의성을 염두에 두고 설계되었으며, 1000mm X 800mm X 1200mm의 컴팩트한 차원으로 모든 작업 공간에 편안하게 맞게됩니다.이더넷 인터페이스는 또한 다른 장치와 네트워크에 연결하는 것을 쉽게 만듭니다.기존 시스템과 원활한 통합을 제공합니다.
| 3차원 용접 페이스트 검사 | ||
| 장치 모델 | K3212 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리딩, 용접 페스트 테일링, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장치 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R-Chart, X-bar&S-C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
| 기술 매개 변수 | 가치 |
|---|---|
| 제품 이름 | AOI PCB 기계 |
| PCB 두께 | 0.2mm - 6mm |
| PCB 크기 | 최대 500mm × 500mm |
| 인터페이스 | 이더넷 |
| 결의 | 10μm |
| 모델 | XYZ-1000 |
| 전원 공급 | AC 220V, 50Hz |
| 카메라 타입 | 고해상도 CCD |
| 검사 방법 | 3D 검사 |
| 빛의 근원 | LED |
이 제품은 첨단 광학 기술을 사용하여 인쇄 회로 보드에 대한 정확하고 신뢰할 수있는 검사 결과를 제공하기 위해 설계되었습니다.AOI 기계는 다양한 결함을 감지할 수 있습니다.고해상도 CCD 카메라 타입과 ±5μm의 검사 정확성으로 AOI PCB 머신은 제품 품질을 효과적으로 보장할 수 있습니다.
이 AOI PCB 기계는 다양한 제품 응용 기회와 시나리오에 적합합니다. 전자 제품, PCB 제조 및 SMT 조립의 생산 라인에서 사용할 수 있습니다.이 제품은 다양한 PCB를 테스트하는 데 사용할 수 있습니다.이 기계의 인터페이스는 이더넷으로 다른 장치와 시스템에 쉽게 연결할 수 있습니다.
AOI PCB 머신은 XYZ-1000의 모델 이름과 1000mm X 800mm X 1200mm의 크기를 가지고 있으며, 모든 작업 공간에 설치하기 쉽고 컴팩트합니다.이 제품은 다양한 산업의 수요를 충족시킬 수 있습니다.
결론적으로, AOI PCB 기계는 정확하고 신뢰할 수 있는 검사 결과를 제공할 수 있는 신뢰할 수 있고 효율적인 PCB 검사 시스템입니다.그것은 다양한 제품 응용 기회와 시나리오에 적합합니다.그리고 다양한 산업의 수요를 충족시킬 수 있는 높은 공급 능력을 가지고 있습니다.멘토의 AOI PCB 기계는 당신을 위한 완벽한 제품입니다..
AOI PCB 기계 제품은 최적의 성능을 보장하고 다운타임을 최소화하기 위해 기술 지원 및 서비스로 장착되었습니다.Our team of experts is available to provide assistance and guidance in the following areas. 우리의 전문가 팀은 다음과 같은 분야에서 도움을 주고 안내할 수 있습니다.:
우리는 예외적인 고객 서비스를 제공하고 고객이 투자한 돈을 최대한 활용할 수 있도록 최선을 다하고 있습니다.
AOI PCB 기계는 운송 중에 손상을 방지하기 위해 폼 패딩으로 포장된 카드 박스에 안전하게 포장됩니다.
운송:
우리는 AOI PCB 머신을 미국 내 모든 장소로 무료 배송을 제공합니다. 국제 주문을 위해, 배송 비용은 체크아웃에 계산됩니다.배송 시간은 목적지에 따라 달라질 수 있습니다.하지만 일반적으로 미국 내에서 3-5 일, 국제 주문은 7-14 일 걸립니다.
Q: 이 AOI PCB 기계의 브랜드 이름은 무엇입니까?
A: 이 AOI PCB 기계의 브랜드 이름은 Mento입니다.
Q: 이 AOI PCB 기계는 어디서 생산되었나요?
A: 이 AOI PCB 기계는 중국 동구안에서 생산됩니다.
Q: 이 AOI PCB 기계가 인증되었나요?
A: 네, 이 AOI PCB 기계는 ISO9001/ISO14001으로 인증되었습니다.
Q: 이 AOI PCB 기계의 최소 주문 양은 무엇입니까?
A: 이 AOI PCB 기계의 최소 주문 양은 1입니다.
Q: 이 AOI PCB 기계의 가격 범위는 무엇입니까?
A: 이 AOI PCB 기계의 가격은 협상 가능합니다.
Q: 이 AOI PCB 기계의 배송 시간은 얼마입니까?
A: 이 AOI PCB 기계의 배송 시간은 1 주입니다.
Q: 이 AOI PCB 기계의 지불 조건은 무엇입니까?
A: 이 AOI PCB 기계의 결제 조건은 온라인입니다.
Q: 이 AOI PCB 기계의 공급 능력은 무엇입니까?
A: 이 AOI PCB 기계의 공급 능력은 1000/month입니다.
