제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K3212
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인
공급 능력: 1000년 / 달
결의: |
10μm |
검사 방법: |
3D 검사 |
전원 공급: |
AC 220V, 50/60 hz |
PCB 두께: |
0.5 - 5mm |
소프트웨어: |
직관적인 사용자 인터페이스 |
검사 유형: |
납땜 접합부, 부품, 결함 |
검사 면적: |
최대 510 X 510mm |
정밀검사 속도: |
최대 80cm²/s |
결의: |
10μm |
검사 방법: |
3D 검사 |
전원 공급: |
AC 220V, 50/60 hz |
PCB 두께: |
0.5 - 5mm |
소프트웨어: |
직관적인 사용자 인터페이스 |
검사 유형: |
납땜 접합부, 부품, 결함 |
검사 면적: |
최대 510 X 510mm |
정밀검사 속도: |
최대 80cm²/s |

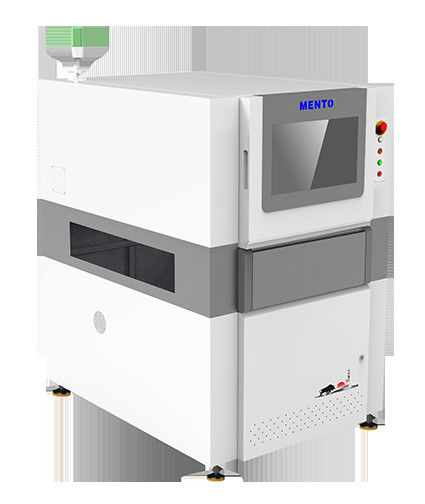

3D AOI 기계는 800kg의 무게로 설계되어 견고하고 내구성있는 기계입니다. 이 기계는 조작이 쉽고 운영 체제로 Windows 10을 제공 합니다.사용자 친화적 인 인터페이스를 제공이 기계는 0.5~5mm 두께의 PCB를 검사하도록 설계되었습니다.
3D AOI 기계는 PCB의 결함을 감지하는 데 높은 수준의 정확도를 제공하는 3D 검사 방법을 사용합니다. 이 기계는 모든 유형의 PCB를 검사 할 수 있습니다.복잡한 설계와 표면 장착 기술을 가진 것을 포함하여이 기계는 PCB 표면 전체를 스캔하여 결함을 감지합니다. 결함이 없는 부품, 놓친 부품, 용매 결함 등이 포함됩니다.
3D AOI 기계는 모든 제조 회사에서 aoi pcb 검사를위한 이상적인 솔루션입니다. 이 기계는 PCB를 검사하는 신뢰할 수 있고 효율적인 방법을 제공합니다.수동 검사 필요성을 줄이고 생산 효율성을 높이는 것높은 수준의 정확성으로, 이 기계는 PCB가 최고 수준의 품질 기준에 따라 제조되는 것을 보장합니다.
3D AOI 기계는 장기적으로 수익을 낼 수 있는 투자입니다.생산효율을 높일 뿐만 아니라 제조 과정 초기에 결함을 발견함으로써 생산비용을 줄일 수 있다이 기계는 Aoi PCB 검사에 대한 비용 효율적인 솔루션을 제공하여 값비싼 수동 검사의 필요성을 줄이고 제품 회수 위험을 줄입니다.
결론적으로 3D AOI 기계는 정확하고 신뢰할 수있는 AOI PCB 검사를 제공하기 위해 설계된 혁신적인 기계입니다.이 기계는 생산 효율을 높이고 생산 비용을 줄이려는 모든 제조 회사에 이상적인 솔루션입니다.3D AOI 기계에 투자하는 것은 장기적으로 투자 수익이 높기 때문에 현명한 결정입니다.
| 장치 모델 | K3212 | |
| 탐지 능력 | 탐지 항목 | 부진 인쇄, 너무 많은 용접, 불충분한 용접, 용접 브리지, 용접 페스트 테일, 모양 이상, 오프셋 |
| 스캔 방법 | 스톱&고 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 빛의 근원 | 듀얼 DLP 광원 (라스터 단계 전환 기술) 및 빨간색, 녹색 및 파란색 (RGB) 광원 | |
| 결의 | 10μm & 15um (선택) | |
| 탐지 성능 | 높이의 정확성 (통정 모듈) | 1μm (표준 캘리브레이션 블록을 사용함) |
| 볼륨 반복성 | < 1% (표준 확인 블록, 3시그마) | |
| 최대 판 굽기 보상 값 | ±3mm | |
| 탐지 능력 GRR | <10%at6o ((+50% 허용, 5μm 해상도) | |
| 최대 탐지 높이 | 500μm | |
| 그림자 문제 해결 | 단계 전환 기술 및 양방향 3D 구조 조명 시스템 | |
| 판 구부리는 실시간 보상 방법 | 판 구부리 보상 (Z-트래킹+패드 참조) | |
| 테스트 스크린 | 색상 (3D 및 2D 이미지가 함께 표시됩니다) | |
| 운전장비 | 세르보모터 + 스크루 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능한 제품 크기 | 50mmx50mm | |
| 최대 측정 가능한 제품 크기 | 400mmx500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 너비 조정 | 자동 너비 조정, 수동 너비 조정 | |
| 회로판 전달/결착 | 벨트 컨베이어/공압 클램프 고정 | |
| 전달 방향 | 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로 | |
| 궤도 높이 | 900±20mm | |
| 컴퓨터 구성 | 메인프레임 | CPU: 인텔 i5, 램: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| 모니터 | 22"LED | |
| 운영체제 | 우분투 | |
| 매개 변수 | 전체 크기 | W1350xD1000xH1600mm (경보등 제외) |
| 무게 | 1100kg | |
| 전원 공급원 | AC220V/50~60Hz/2000W | |
| 공기 압력 | 0.5Mpa | |
| 소프트웨어 지원 입력 형식 | Gerber 형식 (274X), ODB++를 지원합니다. | |
| 통계 관리 도구 |
히스토그램, X-bar&R - Chart, X-bar&S - C hart, C p&C pk, %Gage R & R,SPI 일일/주간/월간 보고서, 실시간 SPC& 멀티 디스플레이 |
|
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도: 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
| 무게 | 800kg |
| 전원 공급 | AC 220V, 50/60Hz |
| PCB 두께 | 0.5~5mm |
| 차원 | L 1300 X W 1300 X H 1500mm |
| 결의 | 10μm |
| 검사 구역 | 최대 510 × 510mm |
| 검사 방법 | 3D 검사 |
| 조명 | RGB LED |
| 카메라 타입 | 3D 디지털 카메라 |
| 소프트웨어 | 직관적인 사용자 인터페이스 |
사용자 친화적으로 설계된 Mento-01은 직관적인 사용자 인터페이스 소프트웨어를 가지고 있으며, 쉽게 작동 할 수 있습니다.PCB가 결함 및 결함 없이 있는지 확인하기 위해 정확하고 신뢰할 수 있는 결과를 제공하는 것.
멘토-01은 전자제품, 자동차, 항공우주 및 의료 등 다양한 산업에 적합한 PCB AOI 장비입니다.그것의 첨단 기술과 높은 정확도는이 산업에서 사용되는 복잡하고 상세한 PCB를 검사하는 완벽한 솔루션을 만듭니다.또한, 800kg의 기계의 무게는 무거운 사용에 직면했을 때에도 안정성과 내구성을 보장합니다.
PCB의 작은 또는 큰 양을 제조하는 경우, Mento-01는 PCB 검사 필요에 대한 완벽한 솔루션입니다.우리는 당신의 요구를 충족시킬 수 있다고 확신합니다.최소한의 주문량은 1개밖에 안되며, 우리의 가격은 협상 가능하며, 고객들이 돈을 위해 최고의 가치를 얻을 수 있도록 합니다.
당신은 ISO9001과 ISO14001 인증에 맞는 고품질 제품에 투자하고 있다는 것을 확신하십시오. 우리의 배송 시간은 1주일이고 온라인 결제 조건을 제공합니다.멘토-01을 쉽게 구입할 수 있도록.
요약하자면, 멘토-01은 다양한 산업에 적합한 최고 수준의 PCB 검사 시스템입니다.그리고 3D 검사 방법은 당신의 PCB 검사 필요에 대한 신뢰할 수 있고 효율적인 솔루션입니다오늘 Mento-01에 투자하고 고품질 PCB 검사 시스템을 사용할 수 있다는 장점을 경험하십시오.
3D AOI 기계 제품은 최적의 성능과 고객 만족을 보장하기 위해 포괄적인 기술 지원 및 서비스를 제공합니다.경험 많은 기술자 및 엔지니어의 우리 팀은 다음을 제공 할 수 있습니다:
1설치 및 교육: 우리는 3D AOI 기계의 적절한 설정 및 운영을 보장하기 위해 현장 설치 및 교육 서비스를 제공합니다.
2유지 및 수리: 우리 팀은 기계가 원활하고 효율적으로 작동하도록 정기적인 유지 보수 서비스를 제공합니다.우리는 또한 발생할 수 있는 장애 또는 문제를 해결하기 위해 수리 서비스를 제공합니다.
3. 소프트웨어 업그레이드 및 업데이트: 우리는 고객이 최신 기능과 기능에 액세스 할 수 있도록 정기적으로 소프트웨어 업그레이드 및 업데이트를 제공합니다.
4기술 지원: 우리 팀은 발생할 수 있는 모든 질문이나 문제에 대한 기술 지원 및 지원을 제공하기 위해 24/7 사용할 수 있습니다.
5캘리브레이션 및 테스트: 우리는 기계가 정확하고 안정적으로 작동하는지 확인하기 위해 캘리브레이션 및 테스트 서비스를 제공합니다.
제품 패키지:
운송:
A: 3D AOI 기계의 가격은 협상 가능합니다.
7Q: 3D AOI 기계의 배달 시간은 무엇입니까?
A: 3D AOI 기계의 배송 시간은 1주입니다.
8Q: 3D AOI 기계에 대한 지불 조건은 무엇입니까?
A: 3D AOI 기계의 지불 조건은 온라인입니다.
9Q: 3D AOI 기계의 공급 능력은 무엇입니까?
A: 3D AOI 기계의 공급 능력은 1000/개월입니다.
