제품 상세정보
원래 장소: 동구안 중국
브랜드 이름: Mento
인증: ISO9001/ISO14001
모델 번호: K3412
지불과 운송 용어
최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
배달 시간: 3주
지불 조건: 온라인
공급 능력: 1000년 / 달
검사 면적: |
최대 510 X 510mm |
전원 공급: |
AC 220V, 50/60 hz |
검사 방법: |
3D 검사 |
조명: |
RGB는 이르렀습니다 |
차원: |
길이 1300 XW 1300 XH 1500mm |
얼라이먼트 방법: |
자동 정렬 |
무게: |
1100kg |
PCB 두께: |
0.5 - 5mm |
검사 면적: |
최대 510 X 510mm |
전원 공급: |
AC 220V, 50/60 hz |
검사 방법: |
3D 검사 |
조명: |
RGB는 이르렀습니다 |
차원: |
길이 1300 XW 1300 XH 1500mm |
얼라이먼트 방법: |
자동 정렬 |
무게: |
1100kg |
PCB 두께: |
0.5 - 5mm |
온라인 AOI 기능
1. 높은 비용 효율성
2. 표준 5백만 화소 글로벌 노출 산업용 컬러 카메라
3. 중국 최초로 대구경 텔레센트릭 렌즈 사용 (제품 타겟팅 가능)
4. 자체 개발 광학 시스템 (광원 일관성)
5. 고강성 일체형 주조 플랫폼
적용 범위: 솔더 조인트 및 실장 부품 검사
3D AOI 기계는 검사 중 우수한 조명을 보장하는 RGB LED 조명이 통합되어 있습니다. 조명 시스템은 부품 배치 및 솔더 조인트에 대한 명확한 가시성을 제공하여 기계가 PCB 보드를 쉽게 검사할 수 있도록 합니다.
이 기계는 직관적인 사용자 인터페이스 소프트웨어도 갖추고 있어 시스템 작동을 쉽고 간편하게 만듭니다. 이 소프트웨어를 사용하면 검사 설정을 쉽게 구성하고, 검사 프로그램을 설정하고, 사용자 친화적인 인터페이스에서 검사 결과를 볼 수 있습니다.
검사 요구 사항에 맞는 최고의 3D AOI 기계를 구입하고 최고 수준의 검사 기술 혜택을 누리십시오. 지금 바로 연락하여 주문하고 PCB 검사를 한 단계 업그레이드하십시오.
| 장치 모델 | K3412 | |
| 감지 용량 | 감지 항목 | |
| 스캔 방식 | 정지 및 이동 (Stop&Go) | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업용 카메라 |
| 광원 | 4개의 DLP 광원 (래스터 위상 변이 기술) 및 빨강, 녹색, 파랑 (RGB) 광원 | |
| 해상도 | 10μm 및 15μm (선택 사항) | |
| 부피 반복성 | <1% (표준 검증 블록, 3Sigma) | |
| 최대 보드 휨 보상 값 | ±3mm | |
| 감지 능력 GRR | <10% at 6σ (+50% 허용 오차, 5μm 해상도) | |
| 최대 감지 높이 | 20mm/40mm | |
| 그림자 문제 해결 | 위상 변이 기술 및 양방향 3D 구조광 시스템 | |
| 보드 휨 실시간 보상 방법 | 보드 휨 보상 (Z-트래킹 + 패드 참조) | |
| 테스트 화면 | 색상 (3D 및 2D 이미지 동시 표시) | |
| 구동 장치 | 서보 모터 + 스크류 가이드 | |
| 이동 속도 | 800mm/s | |
| 최소 측정 가능 제품 크기 | 50mm x 50mm | |
| 최대 측정 가능 제품 크기 | 400mm x 500mm | |
| PCB 두께 | 0.5~6mm | |
| 트랙 폭 조정 | 자동 폭 조정, 수동 폭 조정 | |
| 회로 기판 이송/고정 | 벨트 컨베이어/공압 클램프 고정 | |
| 이송 방향 | 왼쪽에서 오른쪽, 오른쪽에서 왼쪽 | |
| 궤도 높이 | 900 ± 20mm | |
| 컴퓨터 구성 | 본체 | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD: 250G, HDD: 2T |
| 모니터 | 22인치 LED | |
| 운영 체제 | Ubuntu | |
| 매개변수 | 전체 크기 | W1000xD1380xH1600mm (경광등 제외) |
| 무게 | 1100KG | |
| 전원 | AC220V/50~60Hz/2000W | |
| 기압 | 0.5Mpa | |
| 환경 요구 사항 | 온도: 5~40℃, 상대 습도: 25%~80% (결로 없음) | |
| 상하위 장비 통신 | 표준 SMEMA 인터페이스 | |

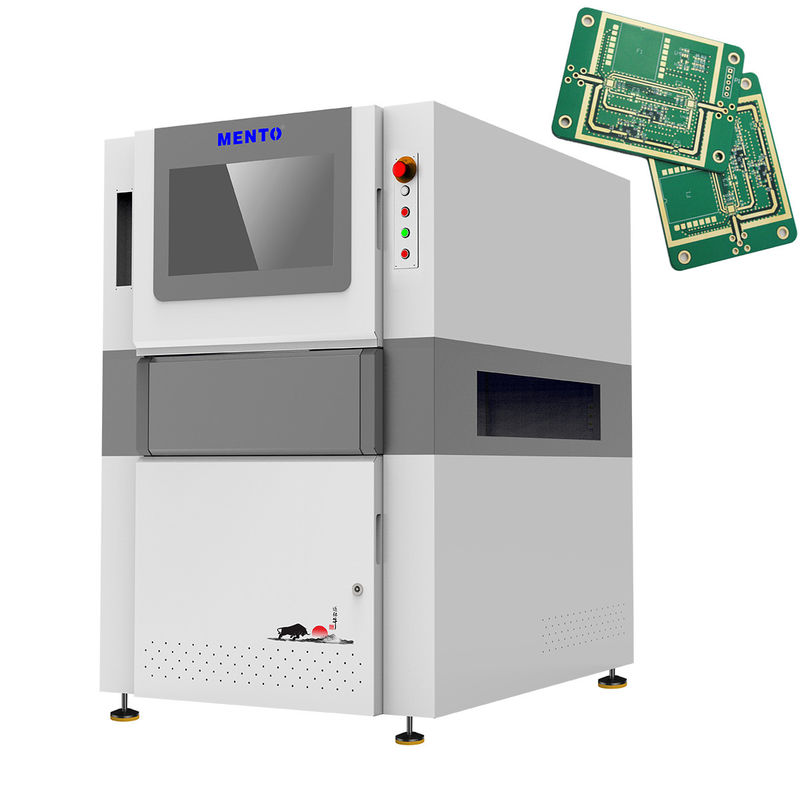

Mento-01은 중국 동관의 선도적인 AOI 장비 제조업체에서 제조한 최첨단 3D AOI 기계입니다. 이 기계는 광범위한 PCB 검사 요구 사항을 충족하도록 설계되었습니다. 최첨단 기술과 직관적인 사용자 인터페이스 소프트웨어를 통해 전 세계 제조업체에서 선호하는 선택이 되었습니다.
Mento-01 3D AOI 기계는 다음과 같은 다양한 응용 분야에 이상적입니다 (이에 국한되지 않음):
또한 Mento-01은 다음과 같은 다양한 시나리오에 완벽합니다:
Mento-01 3D AOI 기계는 RGB LED 조명과 함께 제공되며 0.5-5mm 두께의 PCB를 검사할 수 있습니다. 크기는 L 1300 x W 1300 x H 1500 mm이며 운영 체제에서 작동합니다. 이 기계는 ISO9001/ISO14001 인증을 받았으며 최소 주문 수량은 1개입니다. 가격은 협의 가능하며 배송 시간은 1주일입니다. 결제 조건은 온라인이며 공급 능력은 1000/월입니다.
3D 자동 광학 검사 (AOI) 기계는 PCB 검사를 위한 고급 솔루션입니다. 당사의 제품 기술 지원 및 서비스는 다음과 같습니다:
당사의 전문가 팀은 3D AOI 기계가 최상의 성능을 발휘하고 투자 대비 최고의 가치를 얻을 수 있도록 최고 수준의 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다.
제품 포장:
3D AOI 기계는 배송 중 기계를 보호하기 위해 폼 인서트가 있는 견고한 골판지 상자에 포장됩니다. 상자에는 제품 이름, 일련 번호 및 취급 지침이 표시됩니다.
배송:
3D AOI 기계는 FedEx 또는 DHL과 같은 평판 좋은 택배 서비스를 통해 배송됩니다. 배송 비용은 목적지와 패키지 무게에 따라 계산됩니다. 패키지가 배송되면 추적 번호와 예상 배송 날짜가 고객에게 통지됩니다.
Q: 3D AOI 기계의 모델 번호는 무엇입니까?
A: 3D AOI 기계의 모델 번호는 Mento-01입니다.
Q: 3D AOI 기계는 어디에서 제조됩니까?
A: 3D AOI 기계는 중국 동관에서 제조됩니다.
Q: 3D AOI 기계는 어떤 인증을 받았습니까?
A: 3D AOI 기계는 ISO9001/ISO14001 인증을 받았습니다.
Q: 3D AOI 기계의 최소 주문 수량은 얼마입니까?
A: 3D AOI 기계의 최소 주문 수량은 1개입니다.
Q: 3D AOI 기계의 가격은 얼마입니까?
A: 3D AOI 기계의 가격은 협의 가능합니다.
Q: 3D AOI 기계의 배송 시간은 얼마입니까?
A: 3D AOI 기계의 배송 시간은 3주입니다.
Q: 3D AOI 기계의 결제 조건은 무엇입니까?
A: 3D AOI 기계의 결제 조건은 온라인입니다.
Q: 3D AOI 기계의 공급 능력은 얼마입니까?
A: 3D AOI 기계의 공급 능력은 1000/월입니다.
