제품 상세정보
원래 장소: 둥구안
브랜드 이름: MENTO
인증: FCC.ROHS,CCC
모델 번호: K2012DT
지불과 운송 용어
최소 주문 수량: 3
포장 세부 사항: W1140mmxD1400mmxH1600mm
배달 시간: 20일
지불 조건: L/C, T/T
공급 능력: 10pcs + 20 일
운영 체제: |
윈도우 |
환경: |
10-40℃ |
공기 공급원: |
0.4-0.6MPa |
PCB 두께: |
0.5~6mm |
광원: |
RGB + W 네 가지 색상 통합 |
항목: |
SMT AOI PCB 기계, AOI 시스템 |
운송: |
시간을 엄수하는 출하 |
적용: |
소금 페이스트 광 검사 SPI |
기능성: |
산업용 - SMT 조립 라인 |
정확성: |
높은 정확성 |
운영 체제: |
윈도우 |
환경: |
10-40℃ |
공기 공급원: |
0.4-0.6MPa |
PCB 두께: |
0.5~6mm |
광원: |
RGB + W 네 가지 색상 통합 |
항목: |
SMT AOI PCB 기계, AOI 시스템 |
운송: |
시간을 엄수하는 출하 |
적용: |
소금 페이스트 광 검사 SPI |
기능성: |
산업용 - SMT 조립 라인 |
정확성: |
높은 정확성 |

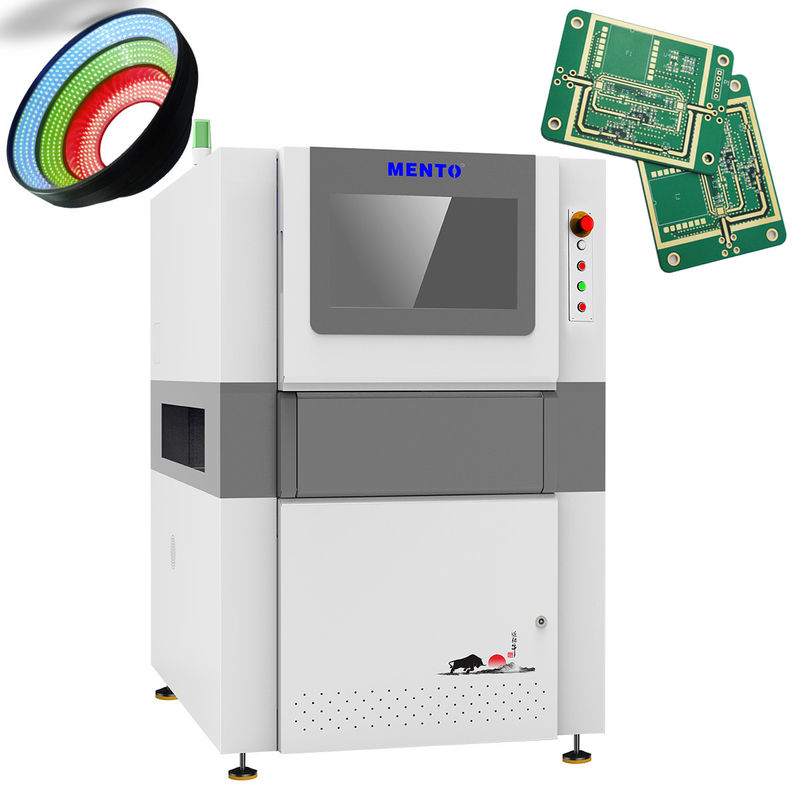

K20 시리즈 아래로 자동 광 검사
| 장치 모델 | K2012DT | |
| 탐지 능력 | 탐지 항목 | CHIP 부품 몸체, CHIP 부품 용접 결합, 문자, DIP 용접 결합 |
| 가장 작은 부품 | CHIP: 0201 피치:00.3mm | |
| 검출 방법 | 알고리즘 매개 변수 디버깅, 기계 학습 | |
| 광학 시스템 | 카메라 | 12MP 고속 컬러 산업 카메라 |
| 망원경 렌즈 | 0.23X | |
| 결의 | 15um | |
| 수직선 | 60x45mm | |
| 탐지 속도 | 3FOV/s | |
| 소프트웨어 시스템 | 운영체제 | 윈도우 10 |
| 기계적 특성 | PCB 두께 | 0.3~10mm ((전면 ≤5mm) |
| 부품 높이 | 180mm 상위, 30mm 하위 (특정 높이를 사용자 정의 할 수 있습니다) | |
| 운전장비 | 세르보 모터 + 볼 스크롤 + 선형 슬라이드 | |
| 이동 속도 | 최대 600mm/s | |
| 위치 정확성 | ≤8um (통정 후) | |
| PCB 운송 철도 | PCB 레일 운송 높이: 900±20mm (지구에서 PCB 가이드 레일 운송 표면까지) | |
| 최대 PCB 크기: 510mmx460mm | ||
| PCB 최소 간격: ≤90mm | ||
| 매개 변수 | 전원 공급원 | AC220V/50Hz/2000W |
| 전체 크기 | W1140mmxD1400mmxH1600mm (발 100±20mm를 제외) | |
| 무게 | ≈700KG | |
| 공기 압력 | ≥0.5MPa | |
| 환경 요구 사항 | 온도: 5~40°C, 상대 습도 25%~80% (냉면 없이) | |
| 전류 및 하류 장비 통신 | 표준 SMEMA 인터페이스 | |
과학 플랫폼 설계
밀링 등급 이동 트랙 설계
반복 정확도와 위치 정확도가 높고 소음이 낮습니다.
고 정밀 운동 제어 시스템의 설계
이동 시스템의 데이터 손실을 피하고, 고속 및 안정적인 운영을 보장하고, 운동 가속과 verlangsamt의 속도를 효과적으로 향상시킵니다.
제품 특징 - 시력 시스템
산업용 카메라
고속 멀티 프레임 산업용 디지털 카메라
일정한 전류 광원 제어기
완전 폐쇄 루프 일정한 전류 디지털 컨트롤러는 광원 밝기의 안정성과 균일성을 보장합니다.
원격 광학 시스템
높은 필드 깊이, 낮은 왜곡, 풀 픽셀, 고정 해상도 디자인
제품 검사 능력
1. 잘못된 부분 2. 부족한 부분 3. 뒤집기 4. 가상 용접 5. 틴 홀 6. 콜리네어리티 7. 잘못된 용접 8. 페디클 9. 틴 덜
10. 연속 틴 11.DIP 용접 관절 틴 덜 12. 위치 오프셋 13.DIP 누출 플러그인 14.DIP 발 밖으로...
MES 데이터 도킹 기능과 강력한 SPC 시스템
1. 최상위 10 개의 경보 구성 요소의 실시간 통계
2. 자동으로 상류 장비 중지 알람 카운트를 설정 할 수 있습니다.
3. 후속 추적을 위해 실시간으로 각 PCB의 전체 보드 이미지를 수출
4자국에서 개발된 MES 인터페이스는 표준 및 사용자 정의 형식을 지원합니다.
