제품 상세정보
원래 장소: 둥구안
브랜드 이름: MENTO
인증: FCC.ROHS,CCC
모델 번호: K2005DT
지불과 운송 용어
최소 주문 수량: 3
포장 세부 사항: W1000mmxD1380mmxH1600mm(발 제외 100±20mm)
결의: |
10μm |
전원 공급: |
110-240V AC, 50/60Hz |
운영 체제: |
윈도우 |
정밀검사 속도: |
최대 1000mm²/s |
기능: |
인쇄 회로 기판의 결함 감지 |
카메라 유형: |
고해상도 CCD |
적용: |
자동 광학 검사기 |
소프트웨어: |
직관적인 사용자 인터페이스 |
크기: |
1200mm X 800mm X 1500mm |
결의: |
10μm |
전원 공급: |
110-240V AC, 50/60Hz |
운영 체제: |
윈도우 |
정밀검사 속도: |
최대 1000mm²/s |
기능: |
인쇄 회로 기판의 결함 감지 |
카메라 유형: |
고해상도 CCD |
적용: |
자동 광학 검사기 |
소프트웨어: |
직관적인 사용자 인터페이스 |
크기: |
1200mm X 800mm X 1500mm |

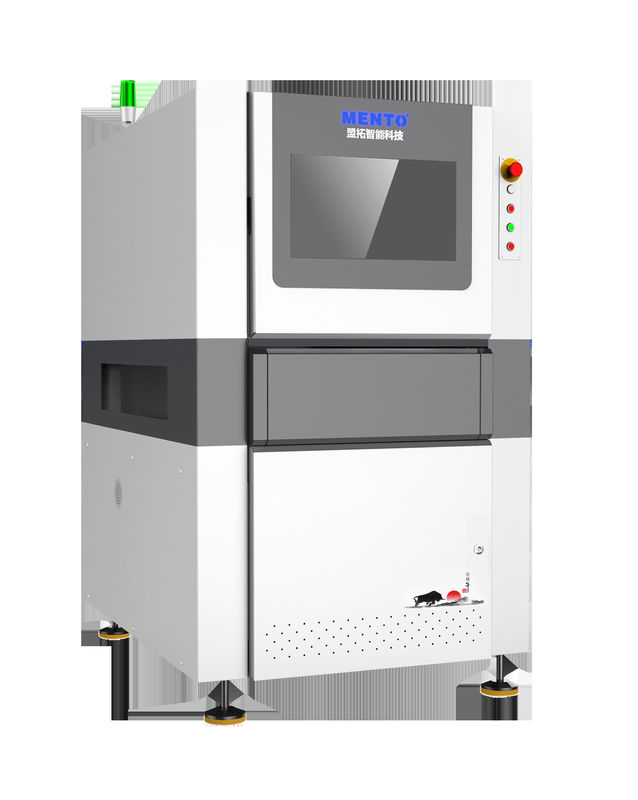

| 2차원 자동 광학 검사 온라인 듀얼 트랙 | ||
| 모델 | K2005DT | |
| 능력 검증 | 테스트 항목 | CHIP 부품 몸체, CHIP 부품 용접 결합, 문자, DIP 용접 결합 |
| 최소 구성 요소 | CHIP: 01005 피치:00.3mm | |
| 탐지 방법 | 알고리즘 매개 변수 디버깅, 기계 학습 | |
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 |
| 텔레센터 렌즈 | 0.345X/0.22X/0.17X | |
| 결의 | 10um/15um/20um | |
| 수직선 | 24x20mm/36x30mm/48x40mm | |
| 탐지 속도 | 3FOV/s | |
| 소프트웨어 시스템 | 운영 체제 | 윈도우10 |
| 기계적 특성 | PCB 두께 | 0.3~10mm ((Warp≤5mm) |
| 부품 높이 | 상단 30mm, 하단 84mm (특정 높이를 사용자 정의 할 수 있습니다) | |
| 운전장치 | 서보모터+볼 스크롤+선형 가이드웨이 | |
| 이동 속도 | 최대 600mm/s | |
| 위치 정확성 | ≤8um (통정 후) | |
| PCB 운송 안내 | PCB 철도 운송 높이:900+20mm ((지구에서 PCB 철도 운송 표면까지) | |
| PCB 최대 크기: 600mmxW300mm (두 배열, 두 배 PCB) 600mmxW580mm (일 배열, 단일 PCB) | ||
| PCB 사이의 최소 거리:≤90mm | ||
| 매개 변수 | 진열 방법 | AC220V/50Hz/2000W |
| 탐지 화면 | W1000mmxD1380mmxH1600mm ((발 100±20mm 없이) | |
| 정확성 | 1100kg | |
| 재 측정 정확성 | ≥0.5MPa | |
| 웨이퍼 링 크기 | 온도: 5~40°C, 상대 습도 25%~80% (구름 없이) | |
| 동시에 처리된 웨이프의 수 | 표준 SMEMA 인터페이스 | |
제품 특징 - 시력 시스템
제품 테스트 기능 (온라인 듀얼 트랙)
1부적절 2. 부재 부품 3. 극위 반전 4. 젖지 않는 5. 솔더 구멍 6. 콜리네어 이상 7. 열악한 솔더 8. 핀 워크페이지
9. 불충분한 용접 10. 단회로 11. 오프셋 12. DIP 부품이 없어 13. DIP 핀이 확장되지 않은...
잘못된 위치 부재 구성 요소 극성 반전 비게하지 않는 핀 워크페이지
컴포넌트 콜리네어 탐지 (온라인 모노레일)/1.2m 온라인 모노레일)
1. 구성 요소의 회전 각을 계산
2. 구성 요소의 최대 및 최소 오프셋 사이의 범위를 계산
3부위 사이의 거리는
4구성 요소와 기준점 또는 선 사이의 거리는
콜리니어티 탐지 (콜리니어티, 절대 거리, 콜리니어티 범위, 직선 간격)
MES 데이터 도킹 기능과 강력한 SPC 시스템
1. 최상위 10 개의 경보 구성 요소의 실시간 통계
2. 자동으로 상류 장비 중지 알람 카운트를 설정 할 수 있습니다.
3. 후속 추적을 위해 실시간으로 각 PCB의 전체 보드 이미지를 수출
4자국에서 개발된 MES 인터페이스는 표준 및 사용자 정의 형식을 지원합니다.
노동 절약 모드
데이터 전송 및 다른 방법을 통해 한 사람이 여러 라인의 AOI 경보 데이터를 볼 수 있으며 이로 인해 인력 절약 모드를 실현 할 수 있습니다.
