제품 상세정보
원래 장소: 둥구안
브랜드 이름: MENTO
인증: FCC.ROHS,CCC
모델 번호: K2005XL1200
지불과 운송 용어
최소 주문 수량: 3
포장 세부 사항: W1350xD1000xH1600mm
배달 시간: 20일
공급 능력: 10pcs + 20 일
운영: |
윈도우 10 64는 물었습니다 |
배달: |
ups, dhl, fedex, 귀하의 주문으로 |
FOV 사이즈: |
42mmx42mm 56mmx56mm |
판 두께: |
0.6 - 2.5 밀리미터 |
광원: |
RGB + W 네 가지 색상 통합 |
공기 공급원: |
0.4-0.6MPa |
운영 체제: |
윈도우 10 |
운송: |
시간을 엄수하는 출하 |
전원 공급: |
AC 220V, 50/60 hz |
프로덕릿 이름: |
SMT SAKI BF-Planet-X AOI 기계 |
PCB 사이즈: |
50*50mm~510*460mm |
선행 시간: |
40 일 |
카메라: |
5MP ; 색 |
기능성: |
산업용(SMT) |
특징: |
세계 최첨단 3D AOI 시스템 |
운영: |
윈도우 10 64는 물었습니다 |
배달: |
ups, dhl, fedex, 귀하의 주문으로 |
FOV 사이즈: |
42mmx42mm 56mmx56mm |
판 두께: |
0.6 - 2.5 밀리미터 |
광원: |
RGB + W 네 가지 색상 통합 |
공기 공급원: |
0.4-0.6MPa |
운영 체제: |
윈도우 10 |
운송: |
시간을 엄수하는 출하 |
전원 공급: |
AC 220V, 50/60 hz |
프로덕릿 이름: |
SMT SAKI BF-Planet-X AOI 기계 |
PCB 사이즈: |
50*50mm~510*460mm |
선행 시간: |
40 일 |
카메라: |
5MP ; 색 |
기능성: |
산업용(SMT) |
특징: |
세계 최첨단 3D AOI 시스템 |

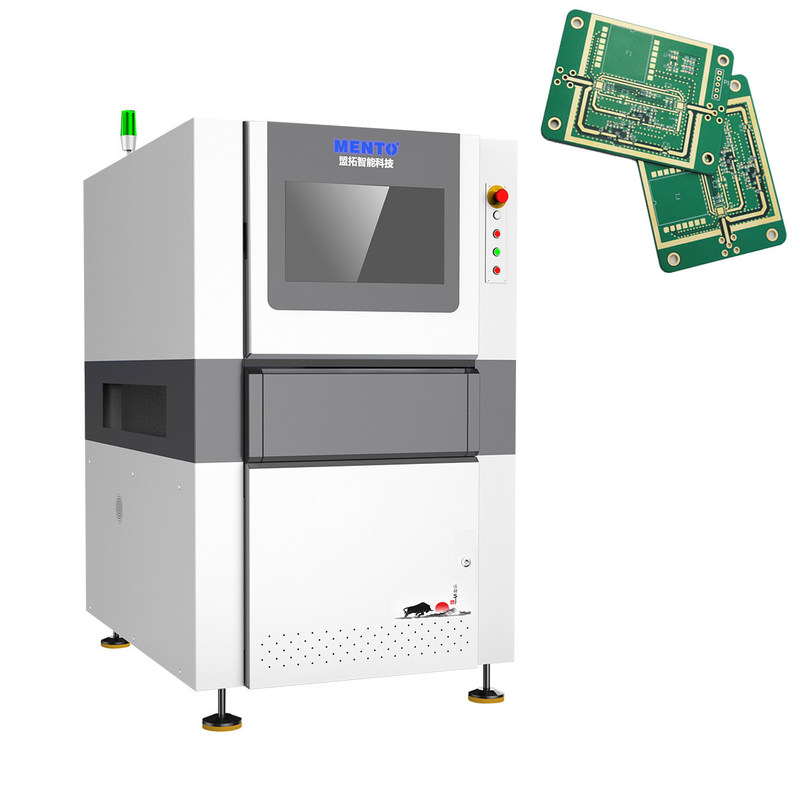

| 2차원 자동 광학 검사 1.2m 온라인 단일 트랙 | |||
| 모델 | K2005XL1200 | ||
| 능력 검증 | 테스트 항목 | CHIP 부품 몸체, CHIP 부품 용접 결합, 문자, DIP 용접 결합 | |
| 최소 구성 요소 | 칩:0402 | ||
| 탐지 방법 | 딥 러닝, 이미지 처리 | ||
| 광학 시스템 | 카메라 | 5MP 고속 컬러 산업 카메라 | |
| 텔레센터 렌즈 | 0.22X/0.17X/0.14X | ||
| 결의 | 15um/20um/25um | ||
| 수직선 | 36x30mm/48x40mm/61x51mm | ||
| 탐지 속도 | 3FOV/s | ||
| 소프트웨어 시스템 | 운영 체제 | 우분투 20.04 | |
| 기계적 특성 | PCB 두께 | 0.3~10mm ((Warp≤5mm) | |
| 부품 높이 | 상단 30mm, 하단 84mm ((특정 높이를 사용자 정의 할 수 있습니다) | ||
| 운전장치 | 서보모터+볼 스크롤+선형 가이드웨이 | ||
| 이동 속도 | 최대 600mm/s | 최대 800mm/s | |
| 위치 정확성 | ≤8um (통정 후) | ||
| PCB 운송 안내 | PCB 철도 운송 높이:900+20mm ((지구에서 PCB 철도 운송 표면까지) | ||
| 600mmx700mm | |||
| PCB 사이의 최소 거리:≤90mm | |||
| 매개 변수 | 진열 방법 | AC220V/50Hz/2000W | |
| 탐지 화면 | W1000mmxD1380mmxH1600mm ((발 100±20mm 없이) | ||
| 정확성 | 1100kg | ||
| 재 측정 정확성 | ≥0.5MPa | ||
| 웨이퍼 링 크기 | 온도:5~40°C, 상대 습도 25%~80% (구름 없이) | ||
| 동시에 처리된 웨이프의 수 | 표준 SMEMA 인터페이스 | ||
제품 테스트 기능 (온라인 단일 트랙)
8부적절한 용접 9. 단회로 10. 오프셋 11. DIP 부품이 없어 12. DIP 핀이 확장되지 않은...
구성 요소c선형성온라인 탐지싱글 트랙/1.2m 온라인싱글 트랙)
1. 구성 요소의 회전 각을 계산
2. 구성 요소의 최대 및 최소 오프셋 사이의 범위를 계산
3부위 사이의 거리는
4구성 요소와 기준점 또는 선 사이의 거리는
콜리네어리티 탐지 (콜리네어리티, 절대 거리, 콜리네어리티 범위, 부품 간격)
포괄적 MESd아타i인터페이스c가능성그리고 강력한 SPC 시스템(온라인)싱글 트랙/1.2m 온라인싱글 트랙)
1주요 10 개의 경보 구성 요소의 실시간 통계
2. 자동으로 상류 장비 중지 알람 카운트를 설정 할 수 있습니다.
3. 후속 추적을 위해 실시간으로 각 PCB의 전체 보드 이미지를 수출
4자국에서 개발된 MES 인터페이스는 표준 및 사용자 정의 형식을 지원합니다.
노동 절약모드
데이터 전송 및 다른 방법을 통해 한 사람이 여러 라인의 AOI 경보 데이터를 검토하여 노동 절약 모드를 실현 할 수 있습니다.
제품 특징 - 장비 플랫폼
3면 트랙은 분리 가능하며 제품의 길이에 따라 변경 될 수 있습니다. 작업장에서 다양한 제품과 라인에 적용 할 수 있습니다.
1통합 발사 플랫폼은 효과적으로 구조적 스트레스를 제거하고 기계 정확성과 안정성의 기초를 마련합니다.
2. 튀는 전자 제어 부품 플랫폼은 유지보수를 더 사용자 친화적으로 만듭니다.
3전문적이고 아름다운 외관 디자인, 더 많은 에르고노믹과 시각적 미학에 따라.
